示波器高压无源探头的特点及应用场景

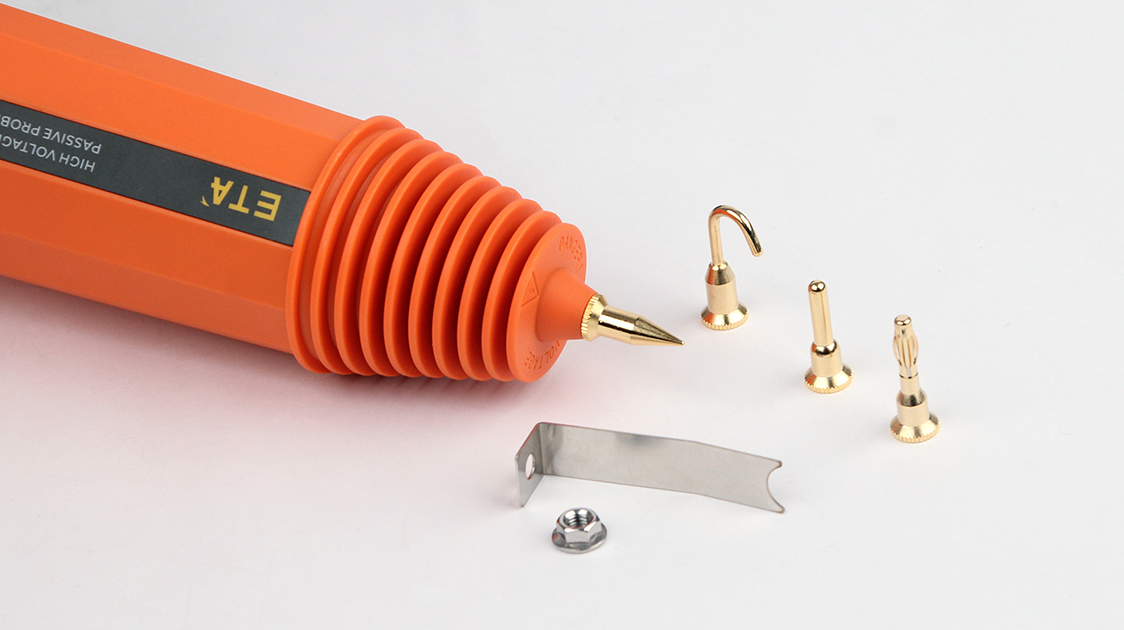

ETA5260A 是ETA系列无源高压探头的旗舰型号，专为高压单端对地测量场景打造。产品依托高精度阻容分压原理，以1000:1的精准衰减比例，将最高60kV高压信号衰减至示波器安全测量量程，可清晰捕捉各类高压波形。设备仅支持单端对地高压测量，不适用浮地差分电压测试场景，凭借超高耐压、稳定性能与免供电设计，广泛适配新能源、工业电力、科研实验室等领域的高压测试需求。

一、产品核心优势

1. 超高耐压等级，安全防护拉满

产品严格遵循EN61010-031 CAT II安全防护标准，电气参数表现优异，最大支持DC+AC峰值60kV、交流有效值42kV高压测量。充足的耐压余量，可完美覆盖光伏储能系统、车载800V高压平台、工业高压设备、科研脉冲高压等绝大多数高压测试场景，全方位保障测试设备与操作人员的人身安全。

2. 无源免供电，即插即用适配广

采用无源硬件设计，无需外接供电设备，通过BNC接口可直接对接示波器。全面兼容普源、泰克、是德等主流品牌示波器机型，接线简单、操作便捷，大幅提升测试效率，适配各类常态化测试场景。

3. 超高输入阻抗，超低电路负载干扰

搭载900MΩ超高输入电阻，输入电容仅数pF，且电容匹配可调范围为10pF~35pF。大幅降低对被测高压电路的分流影响与负载扰动，精准保留原始波形特征，尤其适配各类高阻高压回路的精准测量。

4. 宽频高速响应，全场景波形捕捉

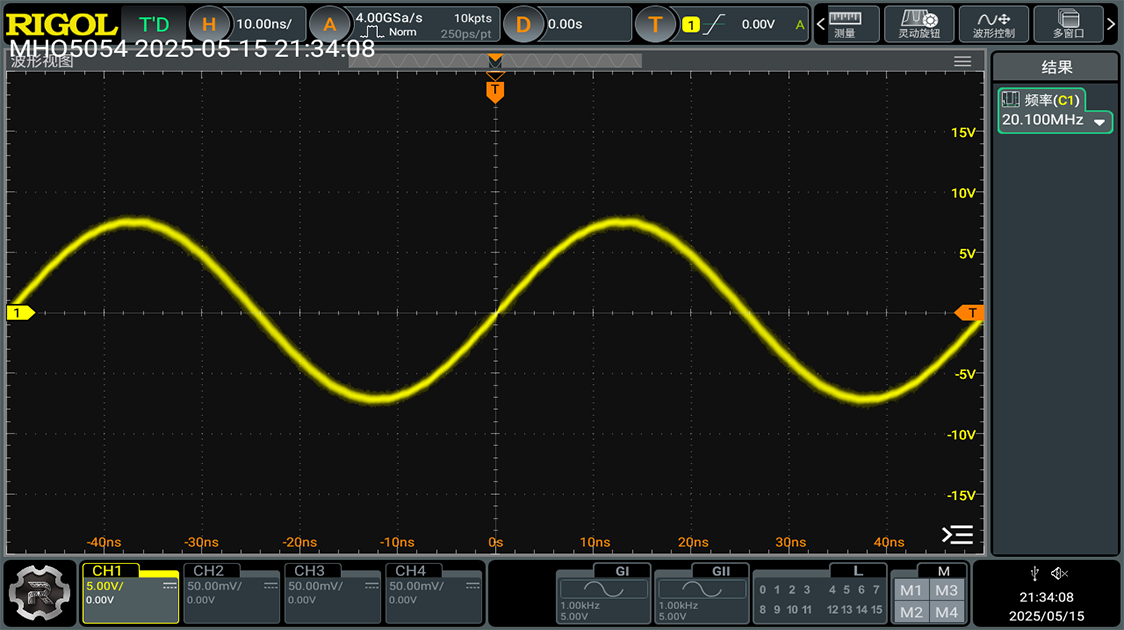

支持DC~50MHz带宽测量，上升时间低至7ns，可稳定采集直流高压、工频交流、PWM调制波形、功率器件开关瞬态、脉冲高压等各类信号，精准捕捉电压尖峰、开关边沿等瞬时细节，满足动态波形测试需求。

5. 结构坚固耐用，高性价比易便携

设备抗瞬时脉冲冲击能力优异，可同时适配持续高压与短时脉冲高压测试，动态测量范围广。机身尺寸90×90×381mm，重量仅606g，搭配专属便携防震收纳箱，收纳携带便捷。相较于高端有源差分探头，在满足高压测试需求的同时，大幅降低设备采购成本，性价比优势显著。

二、适配应用场景

1. 新能源电力电子测试

适配光伏、储能逆变器高压母线及直流侧波形检测；车载800V高压平台、车载OBC、DCDC变换器高压对地波形采集；同时可满足UPS电源、高压电源模块、电子镇流器等设备的高压测试需求。

场景提示：60kV超高耐压提供充足安全余量，完全适配新能源高压母线常态化测量；若需捕捉SiC/GaN功率器件超高速开关尖峰（＞50MHz），需留意设备带宽上限。

2. 脉冲高压与特种电源测试

可精准捕捉压电陶瓷高压脉冲、ESD静电放电波形，记录高压脉冲电源输出信号；广泛应用于高校及科研实验室，完成等离子放电、高压脉冲发生器、脉冲激光电源等设备的对地高压测量实验。

场景提示：60kV峰值脉冲耐压适配各类脉冲、静电测试场景，使用时需严格遵循高压加载时长规范，保障测试稳定性与设备寿命。

3. 工业高压与电力研发测试

适用于高压整流电路、高压发生器、高压电容充放电波形观测；可精准检测工频高压、电网谐波、电压闪变等电力参数，满足工业高压设备研发、调试、质检全流程需求。

场景提示：工频、谐波等中低频信号完全适配50MHz带宽量程，搭配900MΩ高输入阻抗，兼顾测试安全性与测量精准度。

4. 高校教学与实验室演示

专为高校高压实验台、电气绝缘实验、高压原理示教场景设计，可直观观测交、直流高压动态波形，助力教学科研、实验演示与课程实训。

场景提示：依托CAT II安全绝缘标准，搭配便携防震收纳设计，兼顾实验安全、设备防护与便捷移动，适配各类实验室常态化教学场景。

三、不适配使用场景

1. 浮地差分电压测量场景（如悬浮半桥上下管压差测量），此类场景需更换专用差分探头；

2. 信号频率＞50MHz的超高频高压测试场景；

3. CAT‑III等级配电柜体内部主回路测量（产品为CAT II安全等级，不适配配电母线高危工况）；

4. 需提取高压叠加微弱小信号的精准测试场景（1000倍衰减会降低微弱信号信噪比，无法精准还原细节）。
