示波器电流环：高带宽、强冲击抗性与精确测量

一、 产品概述

在功率半导体、高频开关电源、脉冲放电以及雷电浪涌冲击等高难度测试场景中，精准捕捉快速变化的交流与脉冲电流波形至关重要。ETA 埃塔 ETA53100M 交流型示波器电流环，是一款专为高频大电流测试设计的高性能无源穿心式电流传感器。它凭借高达 20MHz 的响应带宽以及可承受高达 5000A 脉冲峰值电流的卓越性能，能够将高频高压回路中的电流信号安全、无失真地转换为电压信号，并直接输出至示波器进行观测与分析。

二、 核心竞争优势与亮点

1. 20 MHz 宽频带响应，轻松捕捉暂态波形

最高频响范围覆盖 10Hz-20MHz(-3 dB)，能忠实还原高频开关过程中的电流上升沿、尖峰脉冲及高次谐波，有效规避高频相移与波形失真。

2. 强劲电流测量能力：100A rms / 5000A pulse peak

连续量程：支持高达 100A rms 的连续交流电流测量。

脉冲峰值：瞬态脉冲承载能力高达 5000A peak，轻松应对电容放电、雷电浪涌（ESD/Surge）、IGBT/GaN 开关损耗及短路冲击测试。

3. 50mA高灵敏分辨率，兼顾微小信号检测

低至50mA的最小分辨率，使其不仅能测量强脉冲电流，也能精确分辨电路背景中的高频纹波与微弱交流成分。

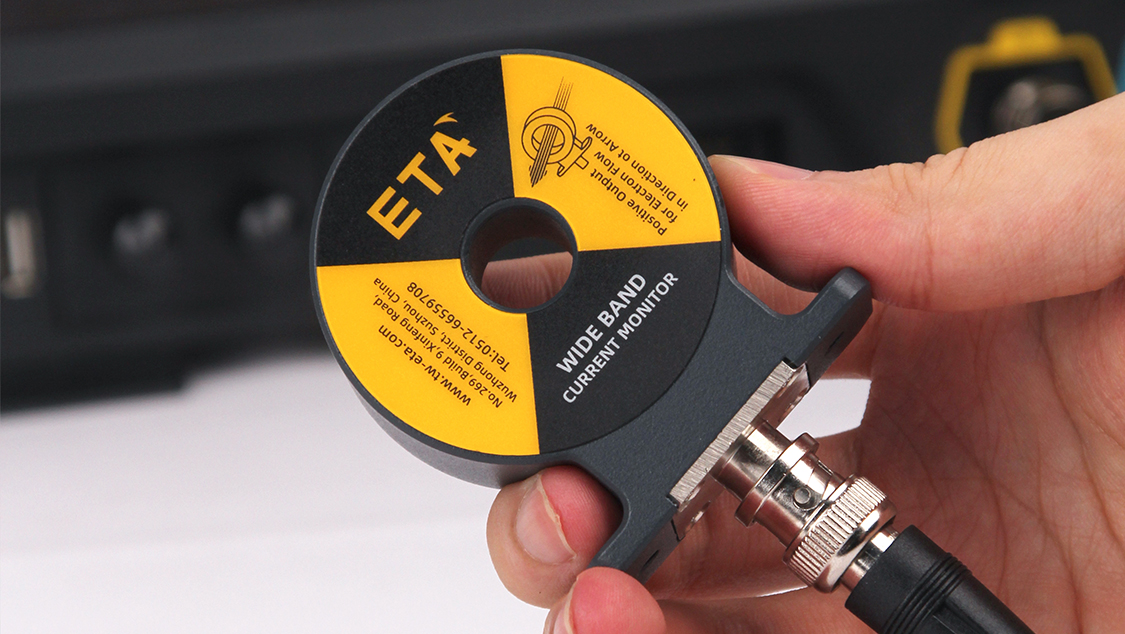

4. ∅12.7mm大穿孔径，高等级电气隔离

采用无接触穿心式设计，穿孔直径达到 ∅12.7mm，可轻松穿过大规格绝缘导线或高压电缆。彻底断开测量回路与测试仪器的直连关系，保障示波器和人员的测试安全。

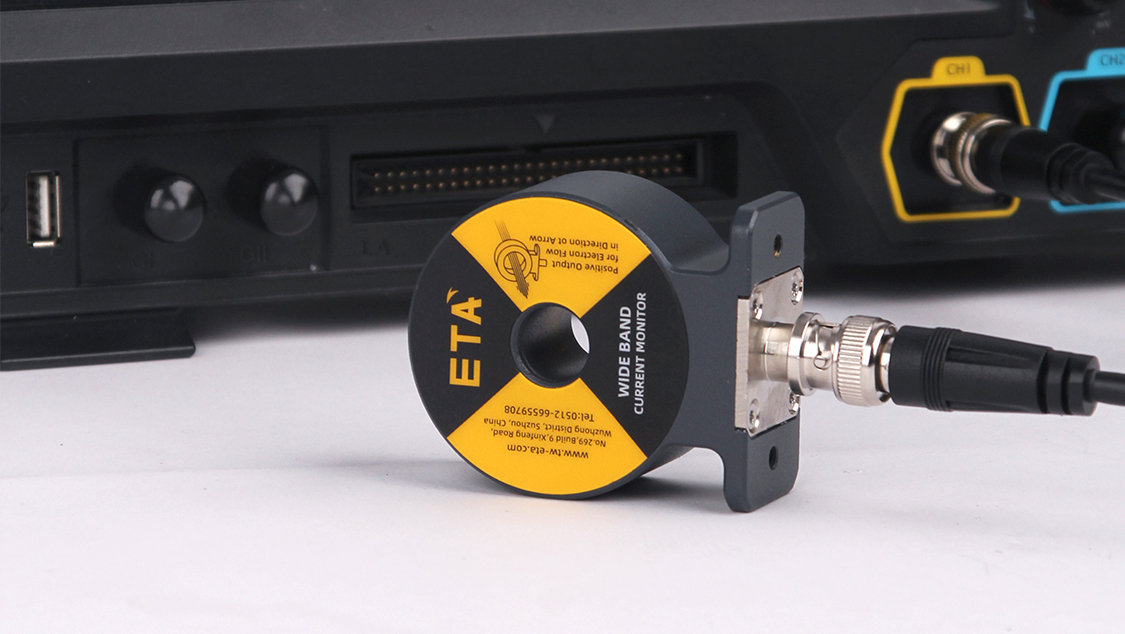

5. 标准 BNC 接口与极性直观指示

底座配备标准 BNC 直连插口，可直接与各主流品牌示波器建立连接；环身清晰印有电子流向正向输出箭头，有效杜绝接线极性接反的问题。

三、 典型应用场景

功率半导体与驱动测试：SiC / GaN 等宽禁带半导体器件的高频开关电流与导通损耗测试。

电源与变频器研发：开关电源（SMPS）、逆变器、高频变压器与电感电流纹波分析。

脉冲功率与放电系统：等离子体物理研究、激光驱动器、电容放电及高能脉冲测量。

电磁兼容（EMC/ESD）测试：雷电浪涌冲击测试、静电放电暂态电流及传导干扰监测。

工业电机与电焊设备：高频点焊机、感应加热设备脉冲电流检测。

四、 使用注意事项

导线绝缘：被测导体必须为绝缘导线，请勿直接穿入未绝缘的高压裸导体。

电流方向：请参考电流环表面的箭头指示方向穿入导线，以确保示波器显示的波形极性正确。

匹配阻抗：建议示波器输入阻抗设置为 1MΩ（或按说明书要求配置 50Ω 终端匹配），以获得最准确的变比例输出。
