电流探头测量尖峰失真的可能原因判断与规避

开关电源、SiC/GaN、反激、DBD 等离子等场景中，纳秒级尖峰脉冲测量常出现 "假尖峰"—— 很多尖峰并非电路真实电流，而是探头本身引入的测量失真。

本文讲清三类失真怎么判、怎么躲。

一、三类失真：机理 + 波形判断

1. 磁芯饱和（CT / 霍尔钳口最常见；罗氏线圈无磁芯不会饱和）

- 机理：磁芯 B-H 进入非线性区，直流偏置或脉冲安秒积（I×t）超限都会饱和。误区：只看峰值、忽略脉宽 —— 同样 100A，1μs 窄脉冲没事，10μs 长脉冲就饱和。

- 波形：正负不对称、单侧削顶 / 平顶、上升沿后期斜率变陡；加大电流幅值卡住不涨。

- 验证：减小电流 / 缩短脉宽，波形恢复线性 → 磁芯饱和。

2. 钳位失真（放大器 / 积分器 / 输出电路限幅）

- 机理：内部电路达到电源轨，信号被硬性削平。

- 波形：顶部水平硬切、边沿干净；超范围指示灯（红）亮起并蜂鸣器报警，缩小示波器垂直档位无效。

- 验证：按 RANGE 切至 100A 档（10mV/A），波形直接复原 → 钳位。

3. 绕线 / 安装失真（偏心、漏磁、耦合、LC 谐振）

- 机理：导线位置、钳口缝隙、外部磁场、线缆寄生 LC 带来的测量伪尖峰。

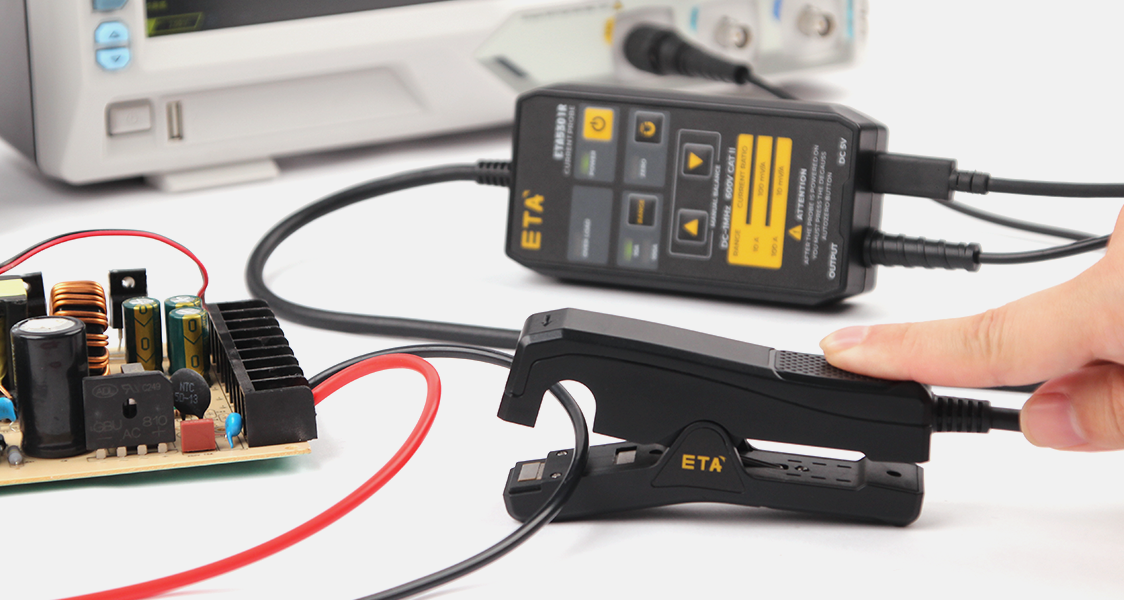

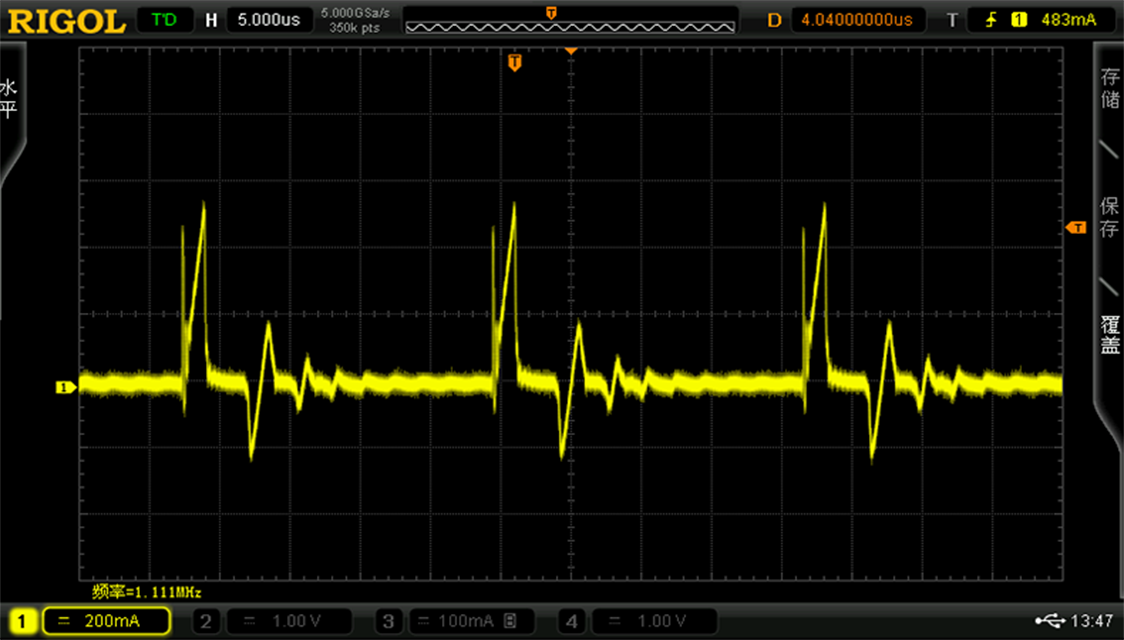

- 波形：边沿过冲 + 高频衰减振铃，尖峰后回落至正常幅值。

- 验证：导线居中、重新闭合钳口、远离强磁场后尖峰消失 → 安装问题。

二、快速诊断流程

1. 空载锁紧钳口，消磁 + 调零（连接导体时禁止消磁）

2. 切更大档位（10A→100A）：波形恢复→钳位；仍畸变→饱和 / 安装问题

3. 导线居中、远离变压器等强磁场：尖峰变小→偏心 / 漏磁

4. 缩短脉宽 / 减小直流偏置：波形恢复→磁芯饱和（安秒积超限）

5. 查带宽：带宽不足或 di/dt 超限，同样产生前沿伪尖峰

三、规避要点

- 防饱和：选型核对峰值电流 + 安秒积（I×t）；有直流分量选 DC 耦合 / 交直流探头；高温预留磁通裕量；大脉冲可用罗氏线圈（无磁芯）

- 防钳位：峰值不超额定（100mV/A 档 10A、10mV/A 档 100A）；连续测量 RMS 低于额定连续输入（CAT III：7.07A/70.7A）；必须使用原配电源适配器

- 防安装失真：单根导线居中垂直穿入；钳口完全闭合并清洁齿合面；远离强磁场源；线缆勿过度弯折，保持 50Ω 阻抗匹配
