如何正确使用示波器探头测量负载电流？

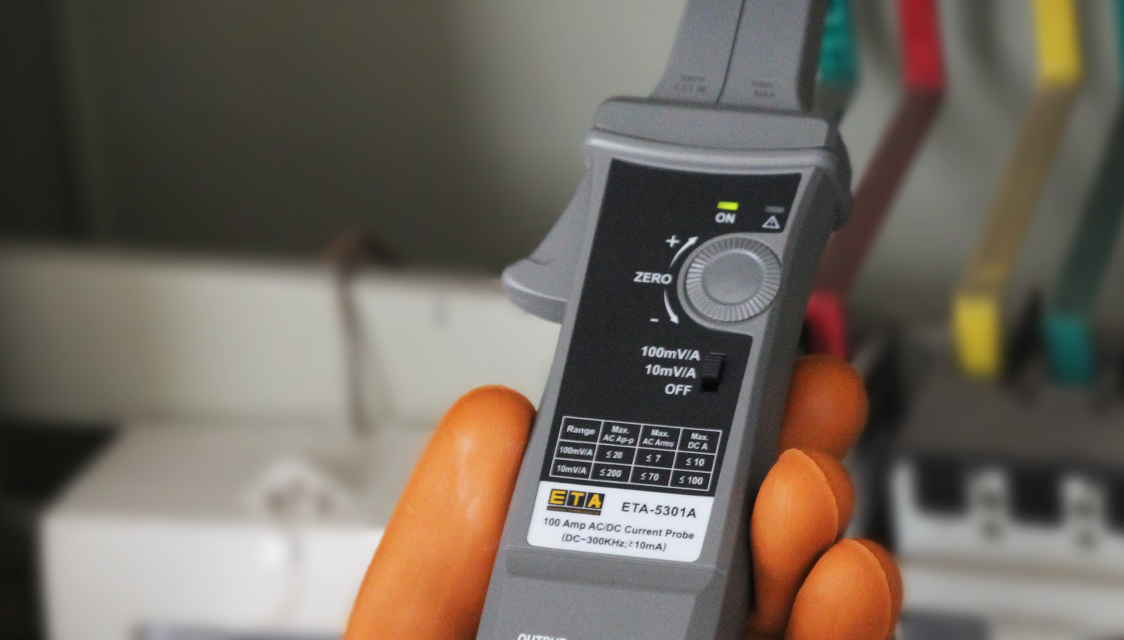

在示波器负载电流测量作业中，严禁直接使用普通电压探头串入回路测量电流，该操作易引发短路，造成设备烧毁、安全事故等问题。行业标准合规测量方案为：采用ETA AC/DC霍尔电流探头直接测量，或通过电流分流器+ETA电压探头组合测量。下文以常用的ETA霍尔电流探头为例，整理标准化操作流程、误差规避方法、数值换算规则及安全规范，适配各类电路负载电流精准测量场景。

一、标准化操作步骤（ETA霍尔电流探头专属）

1. 安全前置准备，杜绝设备与人身风险

测量前必须执行断电操作，彻底断开负载与电源连接，从源头规避触电、探头烧毁、电路烧坏等故障风险。根据被测信号参数，选用适配带宽、额定量程的ETA霍尔电流探头，核心选型原则为：探头带宽≥被测信号带宽，保障信号完整采集。将探头对应接入示波器CH通道，有源款ETA电流探头需完成专属供电连接，无源款可直接对接设备。最后提前预设示波器参数，测直流、脉动直流信号选择DC耦合模式，仅测交流信号选择AC耦合模式，初始量程调至最大档位，防止信号过载损坏设备。

2. 精准零点校准，消除基础偏移误差（核心关键）

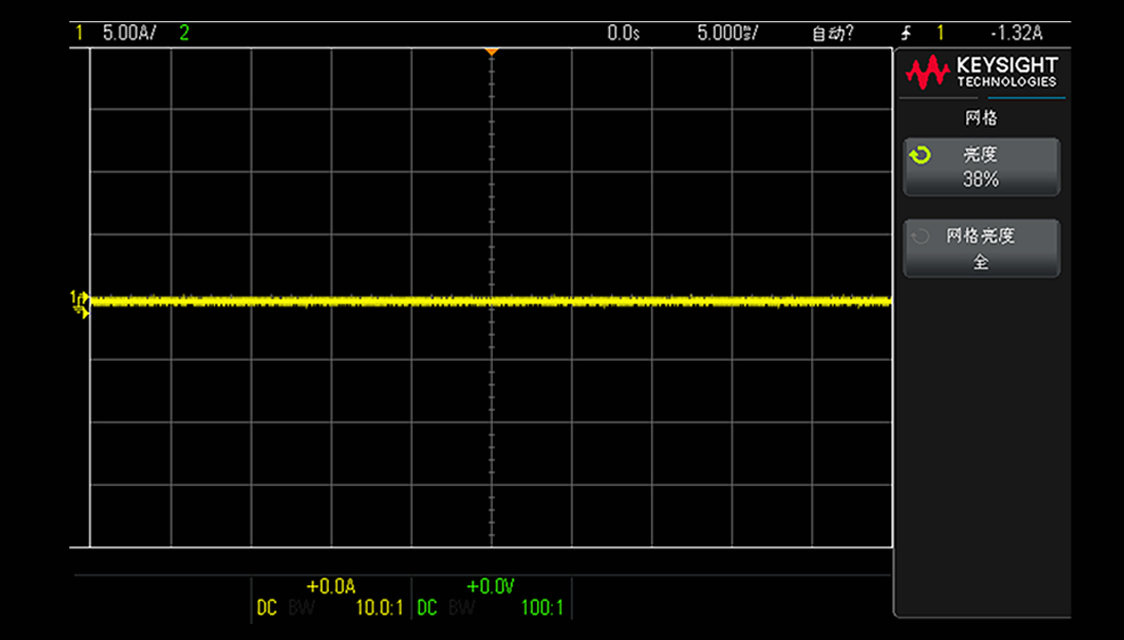

零点校准是保障电流测量精准度的核心步骤，每次测量前必须操作。保持ETA电流探头钳口完全闭合，钳口内部不夹持任何导线、线材，无任何磁场干扰。随后在示波器端执行【Zero Cal零点校准】程序，或手动微调归零，确保无输入信号时，设备基线稳定在0V位置，彻底消除探头固有偏移误差，为精准测量奠定基础。

3. 规范夹取接线，规避磁场抵消问题

使用ETA霍尔电流探头测量时，需单独夹持负载单根载流导线，禁止同时夹持正、负两根导线，避免正反磁场相互抵消导致测量失效。夹持时保证导线居中置于钳口中心位置，完全闭合钳口，无缝隙、无松动，确保磁场采集完整、稳定。

若采用分流器测量方案，需先断开负载回路，将合规分流器串联接入负载与电源之间的回路中。搭配ETA电压探头并调至×1档位，按照正负极性规范，将探头两端分别对接分流器电压输出端，保证接线极性准确无反接。

4. 优化参数量程，提升测量精准度

接线完成、确认无误后，逐步缩小示波器测量量程，调整至波形占屏幕显示区域2/3左右，该档位下信号采样精度最高、误差最小。开启示波器【Cursor光标测量】或【Measure自动测量】功能，可精准读取电流峰峰值、有效值、平均值等核心参数。针对脉冲电流场景，需同步微调示波器时基参数，完整捕获脉冲周期、峰值波形，避免信号遗漏、波形失真。

5. 稳定测量记录，规范收尾操作

通电加载负载，观察示波器波形状态，确认波形稳定、无异常尖峰、高频噪声等干扰问题。精准记录各项核心测量数据，根据需求保存波形截图、留存测量记录。全部测量工作完成后，严格遵循“先断电、后取探头”的原则，待电路完全断电后，再取下ETA探头、收纳设备。

二、常见测量误差及精准规避方案

测量过程中的误差大多源于操作不规范、设备适配不当，针对高频问题整理对应规避措施，适配ETA全系探头使用场景：

- 钳口闭合不严/多线夹持误差：钳口未完全密封、同时夹持多根导线，会造成磁场抵消，出现测量数值偏小、甚至归零的问题。规避方法：重新规范夹取线材，保证单根导线居中放置，完全闭合钳口，无间隙、无偏移。

- 未做零点校准误差：测量前未校准零点，会产生直流偏移，导致整体测量数据偏差。规避方法：每一次测量前必须完成零点校准，杜绝基线偏移问题。

- 探头带宽不足误差：探头带宽低于被测信号带宽，会造成高频信号衰减、波形失真。规避方法：选用ETA适配探头，保证探头带宽为被测信号带宽的3~5倍，完整还原高频信号。

- 分流器发热误差：大电流测量时分流器发热，阻值发生偏移，导致测量误差增大。规避方法：选用功率参数匹配的高品质分流器，避免长时间大电流持续测量，必要时停机降温。

- 外部强磁场干扰：周边变压器、电机等设备产生的强磁场，会造成波形抖动、数据波动。规避方法：测量时远离强磁场设备，线材采用屏蔽线，降低外部干扰。

三、电流数值精准换算方法

示波器直接显示数值为电压值，需结合设备参数换算为实际电流值，两种测量方案换算规则如下：

1. ETA霍尔电流探头换算（比例因子法）

全系ETA电流探头均标配固定比例因子，常见规格为1V/1A、1V/100mA等，核心换算逻辑：实际电流值=示波器显示电压值×探头比例系数。

示例：使用比例因子1V/1A的ETA电流探头，示波器测得电压峰峰值为2V，对应实际电流峰峰值为2A。

2. 分流器+ETA电压探头换算（欧姆定律法）

依据欧姆定律换算：$$I=U/R$$。其中U为ETA电压探头测得的分流器两端电压值，R为分流器额定阻值，代入数值即可得出精准负载电流。

四、核心安全警示（必看规范）

- 禁止使用普通电压探头直接串入电流回路测量电流，极易引发短路，烧毁探头、示波器，甚至引发火灾等安全事故。

- 高压电路测量场景，必须全程断电操作，佩戴绝缘手套、使用绝缘工具，严格遵守高压作业规范，杜绝触电风险。

- 严禁超量程使用ETA电流探头，测量电流不得超过探头额定参数，否则会直接损坏探头，导致设备失效。
