示波器电流测量核心技术
示波器测量电流的常见技术有三种，分别是使用分流器（串行电阻器）、电流互感器和电流探头。这三种方法均要求被测电流经过测量传感器，存在一定侵入性。其中，电流探头无需拆开导线即可完成测量，是侵入性最小的技术，而 ETA56053A 电流探头作为性能优异的代表性产品，其应用优势尤为突出。本文将简要说明前两种技术的核心局限，重点详解 ETA56353A 电流探头的原理、使用方法及优化技巧。
一、常见电流测量技术的核心局限
1. 分流器（串行电阻器）
作为传统测量方式，分流器的使用存在明显缺点：需在电路或测试装置中专门设计安装，侵入性强，且需在串行电阻与测量灵敏度之间进行权衡，容易影响原电路性能；其带宽受自身内部电感和电容限制，即便衍生的同轴分流器带宽有所提升，但体积远大于传统扁平分流器，且大小与最大额定电流成正比，适配性受限。
2. 电流互感器
利用磁感应原理工作，被测电流导线需穿过铁氧体磁芯，部分产品虽采用分离式磁芯便于导线插入，但仍需拆开导线操作；且仅适用于 AC 信号，无法测量直流电流，应用场景存在明显局限。
3. 电流探头的核心优势
电流探头凭借分离式磁芯几何体，可直接装入载流导体，无需拆解导线，操作便捷且侵入性最低。其中，ETA56353A 电流探头兼具 AC/DC 耦合功能，适配场景更广，是当前电流测量的优选装置。
二、ETA56053A 电流探头详解
1. 基本参数与核心设计

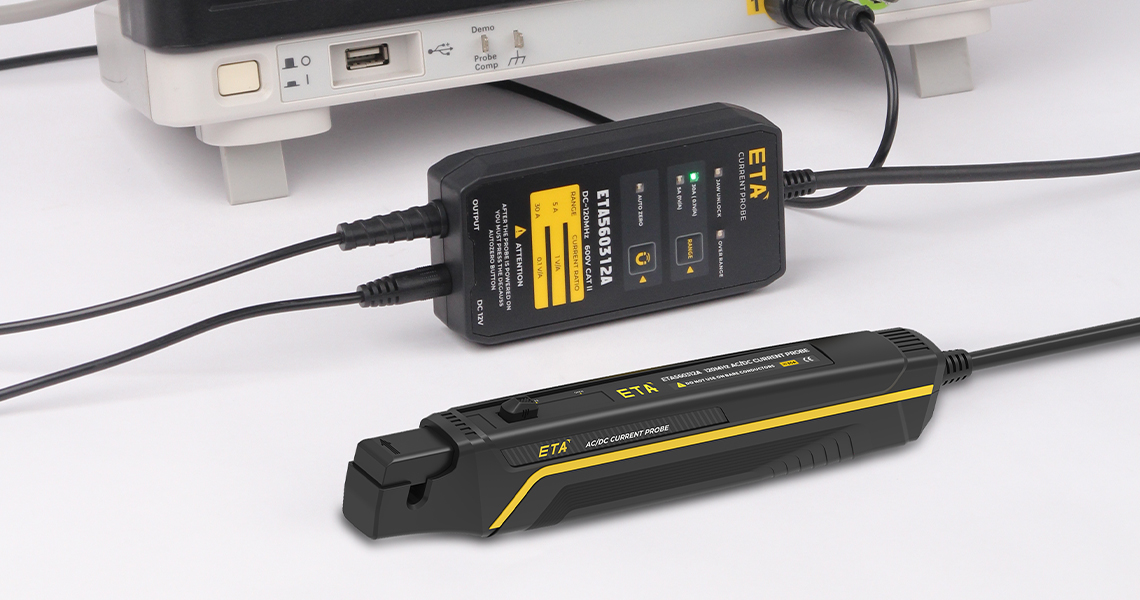

ETA56053A 是一款高性能 AC/DC 电流探头，具备宽量程与高带宽特性，可精准测量 0.1A-50A 的电流，带宽覆盖 DC-100MHz，能满足多数工业测试与电子研发场景的需求。其核心设计亮点在于分离式铁氧体磁芯，可快速套入载流导线，无需拆解电路，极大提升了测量效率，同时避免了对原电路的干扰。
2. 工作原理
ETA56053A 采用混合测量技术，整合了霍尔效应器件与电流互感器的优势，实现全频段信号的精准测量：
● 针对 DC 电流和低频 AC 信号，依赖磁芯间隙中的霍尔效应传感器工作。传感器在合理偏压下，会产生与磁芯中磁通量成正比的输出电流，该电流经放大后驱动反馈绕组，使磁芯处于零磁通量状态，此时反馈绕组的电流与被测电流精准对应；
● 针对高频 AC 信号，由于霍尔效应传感器的输出会随频率增加而衰减，反馈绕组将切换为电流互感器模式，确保高频信号测量的准确性；
● 最终通过输出端接将感应电流转换为电压信号，传输至示波器进行读数。
3. 示波器适配与操作设置
ETA56053A 支持标准BNC接口，可与各类示波器实现无缝适配。ETA56053A 有两个灵敏度分别为 1V/A和100mV/A），使用时调整对应通道的比例系数，将电压信号直接转换为安培数显示，无需手动计算。
在探头控制端，集成了消磁和自动归零两大核心控件，这两大核心控件被集成到一个按钮上：
● 消磁功能：可消除磁芯中的残余磁通量，建议在重要测量前执行，确保测量精度；
● 自动归零控件：在无电流通过时，可将探头输出的偏移量校准为零伏，避免零点误差。此外，对话框还能显示探头的额定电流、带宽、灵敏度等核心规格，方便用户实时核对参数。
三、ETA56053A 的优化使用技巧
提高小电流测量灵敏度

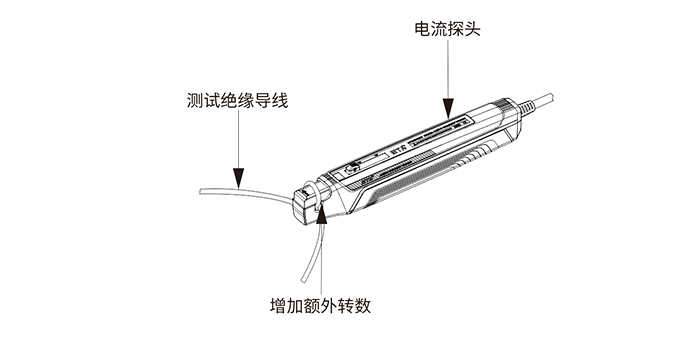

测量微小电流时，可在 ETA56053A 的磁芯上多缠绕几圈被测导线，匝数越多，探头灵敏度越高（例如缠绕 4 匝时，灵敏度可提升 4 倍）。需注意，需将匝数系数手动输入示波器的 “Rescale” 设置中；同时，探头的插入阻抗会按匝数的平方比例增高（4 匝时阻抗增加 16 倍），但由于小电流测量中阻抗压降极低，对测量结果的影响可忽略不计。
四、ETA56053A 的通用适配性
ETA56053A 不仅适用于专用示波器，还可作为第三方探头适配各类无专有接口的通用示波器。其自带独立电源、消磁控件和直流偏移调整功能，无需依赖示波器的额外供电或控制模块；通过配套的 BNC 电缆即可直接连接示波器，操作便捷。
总结
示波器电流测量的三种技术中，分流器侵入性强、影响电路性能，电流互感器仅适用于 AC 信号且操作繁琐，而 ETA56053A 电流探头凭借分离式磁芯设计、AC/DC 全频段测量能力、高量程高带宽特性，成为操作最便捷、适配性最广的选择。其与示波器的自动适配功能、丰富的优化使用技巧，以及通用型设计，能满足从微小电流到较大电流、从低频到高频的各类测量需求，且示波器可直接以电流单位读数，极大降低了操作门槛，是电流测量场景中的优选工具。
