差分探头捕获三相波形的完整操作指南

在工业电力检测、电机驱动调试、变频器运维等应用场景中，三相波形的精准采集与分析是判定设备运行工况、排查潜在故障的核心环节。常规单端探头受限于共模干扰抑制能力不足、

无法直接测量相线间压差等缺陷，在三相系统检测中难以满足精准度要求。而差分探头凭借高共模抑制比（CMRR）、宽量程电压适配等核心优势，成为三相波形捕获的优选工具。

一、核心概念解析：筑牢实操基础

1.1 差分探头的核心性能特征

差分探头通过同步采集两个测量点位的电压信号，经差值运算实现精准测量，其核心优势具体表现为：

●共模干扰抑制能力：可高效滤除电源线传导干扰、空间电磁辐射等共模信号（CMRR 通常不低于 60dB，高端机型可达到 80dB 及以上），保障测量波形的纯净度；

●压差直接测量能力：无需依赖公共参考地，即可直接采集三相系统的线电压（如 L1-L2、L2-L3 间电压）或相电压（如 L1-N 间电压）；

●宽量程适配特性：借助可切换衰减比（如 10:1、100:1、1000:1），测量范围可覆盖 0-7kV 乃至更高电压等级，能够匹配低压 380V、高压 7kV 等不同工业场景的测量需求。

1.2 三相波形的核心观测参数

工业三相供电与驱动系统中，波形分析需聚焦三大关键特征参数：

●电压幅值关系：线电压（相线间电压）幅值为相电压（相线与零线间电压）的√3 倍（例如 380V 线电压对应 220V 相电压）；

●相位对称特性：正常运行状态下，三相波形（L1、L2、L3）两两相位差严格保持 120°，呈现对称分布态势；

●波形形态差异：工频供电系统输出标准正弦波，变频器输出为 PWM 脉冲调制波，需依据波形形态选用带宽匹配的差分探头。

二、分步实操流程：从接线部署到波形捕获

2.1 三相系统接线规范（核心操作环节）

需根据三相系统类型（三线制/四线制）选择对应接线方式，接线前务必切断系统电源，通电测试前需借助万用表核查接线正确性，杜绝短路风险：

（1）三相四线制系统（含零线 N，如工频市电供电场景）

测量对象：相电压（L1-N、L2-N、L3-N 间电压）

接线步骤：

1.将 3 只差分探头的正输入端（+）分别对应连接至 L1、L2、L3 相线；

2.3 只探头的负输入端（-）统一连接至零线 N 端；

3.所有探头的地线（GND）均连接至系统保护接地端（PE），严禁采用悬浮接地方式；

4.示波器的 1、2、3 通道分别与 3 只探头对应，用于观测 L1-N、L2-N、L3-N 波形。

（2）三相三线制系统（无零线，如电机驱动、变频器输出场景）

测量对象：线电压（L1-L2、L2-L3、L3-L1 间电压）

接线步骤：

1.探头 1 配置：正输入端（+）接 L1 相线，负输入端（-）接 L2 相线，用于测量 L1-L2 线电压；

2.探头 2 配置：正输入端（+）接 L2 相线，负输入端（-）接 L3 相线，用于测量 L2-L3 线电压；

3.探头 3 配置：正输入端（+）接 L3 相线，负输入端（-）接 L1 相线，用于测量 L3-L1 线电压；

4.将 3 只探头的地线统一连接至系统保护接地端，确保所有地线实现共点连接。

2.2 示波器参数配置（精准捕获关键环节）

（1）通道参数配置

启用示波器的 3 个测量通道，每个通道需设定与差分探头衰减比匹配的参数；电压档位根据预估测量电压设定（例如测量 380V 线电压时，选用 100:1 衰减比探头，

衰减后信号幅值为 3.8V，可将电压档位设定为 5V/div）。

（2）触发参数配置

触发源选择：选取三相中的一相（例如 L1）作为触发基准源，确保三相波形同步采集；触发类型适配：测量正弦波时选用“边沿触发”，测量 PWM 调制波时选用

“脉冲触发”；触发电平调节：设定为信号幅值的 1/3 左右

（例如测量 380V 线电压时，触发电平设定为 120V 左右），避免因干扰导致误触发。

（3）时基与采样率配置

工频 50Hz 波形测量场景：时基档位设定为 20ms/div（工频波形单周期为 20ms，此档位可在一屏内显示 2-3 个完整周期）；变频器 PWM 波测量场景

（开关频率 10kHz 为例）：时基档位设定为 100μs/div，采样率设定为 10MSa/s，确保精准捕获脉冲细节。

2.3 波形捕获与优化调整

1.系统通电后，启动示波器的“单次捕获”或“连续捕获”功能，观察波形稳定性；

2.若波形出现漂移现象，可微调触发电平参数，或适当增加触发释抑时间（例如工频场景设定为 10ms）；

3.相位校准调整：以触发相（如 L1）为基准，通过示波器相位延迟调节功能，确保 L2、L3 波形与 L1 的相位差分别精准保持 120°、240°；

4.关键区域放大：对波形峰值、过零点等关键点位进行局部放大（例如将电压档位调整为 1V/div），便于后续精准测量参数。

三、波形分析核心要点：判定系统运行状态

3.1 关键参数测量与标准比对

利用示波器的“测量功能”提取下述关键参数，并与标准值进行比对分析：

●幅值精度验证：线电压峰值幅值应符合标称值的 1.414 倍（即√2 倍），例如 380V 线电压峰值约为 537V，220V 相电压峰值约为 311V；

●相位差检测：L1-L2、L2-L3 间相位差应控制在 120°±5° 范围内，超出该范围则可能存在负载不平衡或线路故障；

●频率与畸变特性：工频供电波形的频率应稳定在 50Hz±0.5Hz 范围内，通过示波器 FFT 分析功能检测总谐波畸变率（THD），正常工况下 THD 应≤5%。

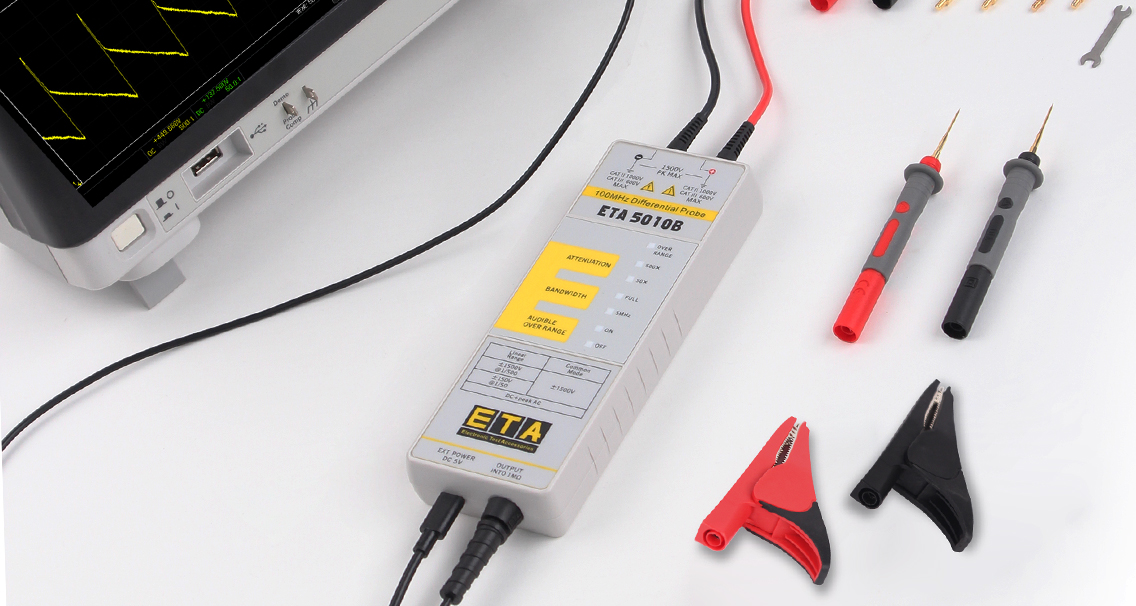

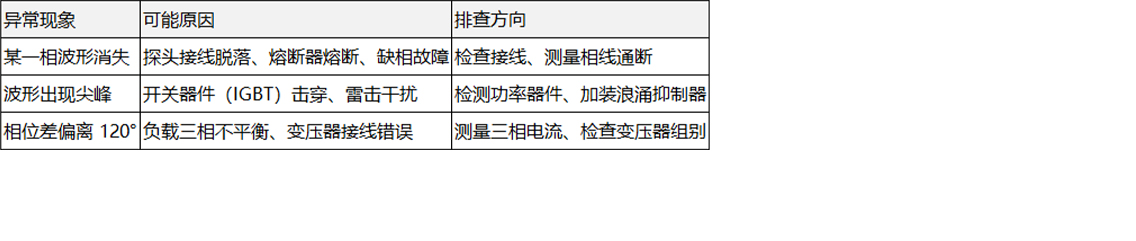

四、异常诊断
