电流测量探头

Oscilloscopes Current Probes

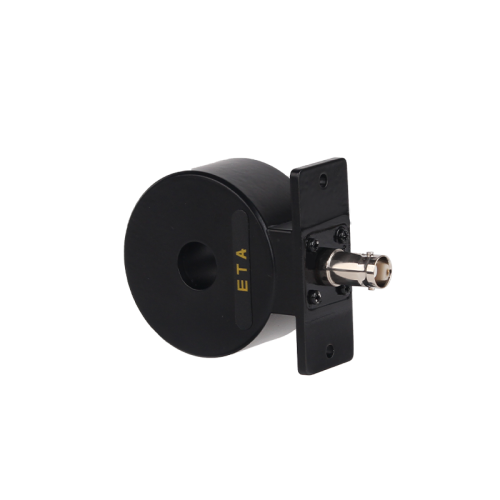

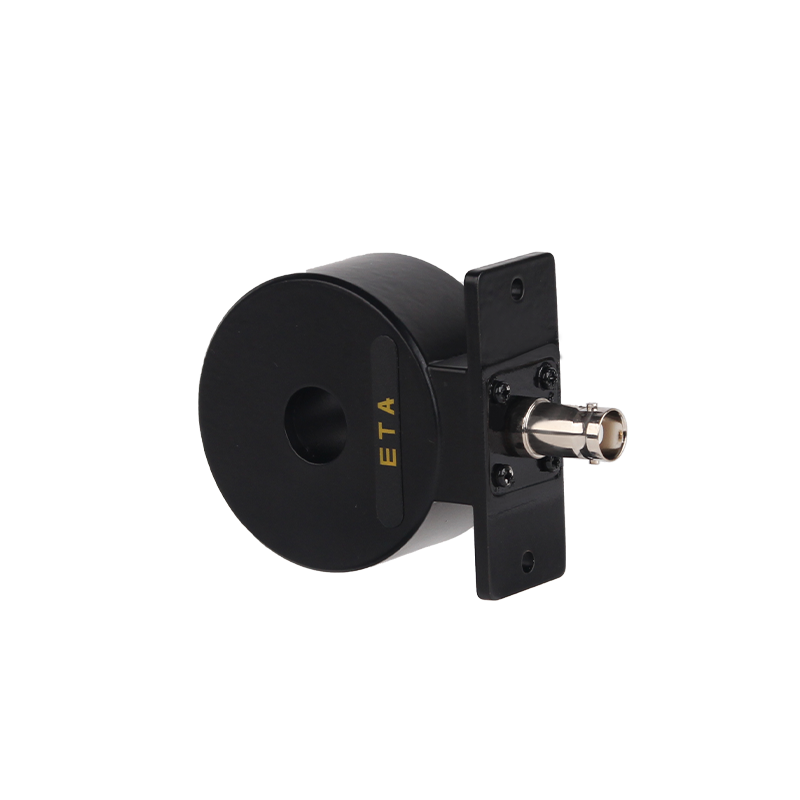

ETA532X系列示波器高频电流环

ETA532X系列电流传感器用于交流电流测量,被测电流高达50A有效值,最大脉冲电流10000A,带宽50MHZ,上升时间200ns,钳口直径约14mm;标准的BNC输出接口,可接任何厂家示波器;增加标准配件BNC转香蕉插座,可实现和数字万用表的连接。广泛应用于高端医疗多频段电流感应;方波、三角波无源互感、实验室宽频电流研究、雷击浪涌波形观察、开关短路电流检测。


型号ETA5325ETA5322ETA5321ETA5320
频宽 Hz10Hz~50M10Hz~20M10Hz~10M10Hz~5M
上升时间≤10ns≤20ns≤50ns≤100ns
输入类型AC
精度士1%
电流转换比1V/A100mV/A50mV/A10mV/A
最小有效值5mA10mA20mA50mA
最大有效值2A20A50A100A

最大脉冲峰值电

200A2000A4000A10000A
钳口直径∅14mm

示波器输入阻抗

1MΩ
接口类型BNC
线缆长度100cm
标配附件4mm转接插头
尺寸83.5X60X20mm
重量380g
工作环境-20~80°C、小于80%RH

ETA532X系列电流环
