罗氏线圈电流与频率测量特性解析

罗氏线圈是一种基于电磁感应原理的空心电流传感器，核心优势在于不存在磁饱和问题，且测量频率范围宽，特别适用于大电流、宽频带的测量场景。用好罗氏线圈的关键，在于准确把握其测量范围——既要保证测量准确，也要避免过载损坏线圈与配套设备。本文从测量上限、谐振极限与测量下限三个边界，解析罗氏线圈的电流与频率测量特性。

一、 测量范围概述

罗氏线圈可覆盖较宽的电流与频率范围。需要说明的是，产品标称的测量极限值仅为参考；针对实际需求进行专用系统设计后，测量边界仍可进一步拓展，以应对更复杂的测量场景。

罗氏线圈的稳定工作范围由三类测量边界共同决定，三者分别从高频高压、谐振与噪声三个方向限定线圈的可用区间：

- 测量上限——限制因素：输出电压击穿。电流越大、频率越高，输出电压越高；超过线圈绝缘层承受极限即发生击穿，损坏线圈并可能波及配套设备。

- 谐振极限——限制因素：线圈自谐振频率。被测频率接近自谐振频率时输出信号失真，测量结果失准；一般不建议在自谐振频率以上使用。

- 测量下限——限制因素：噪声干扰。小电流、低频信号输出微弱，易被环境噪声淹没，导致传感器无法正常分辨真实信号。

二、 测量上限：以避免电压击穿为关键

罗氏线圈的直接输出电压与被测电流的变化率（di/dt）直接相关：电流越大、频率越高，输出电压就越大。一旦输出电压超过线圈绝缘层能够承受的极限，就会发生电压击穿，不仅线圈本身损坏，配套的测量设备也可能受到影响。

选型建议：面向大电流、高频率信号的测量场景，优先选择互感值较低的罗氏线圈，以有效控制输出电压，降低击穿风险，使测量更加稳定。

三、 谐振极限：高频测量的“门槛”

每一款罗氏线圈都有自身的固有自谐振频率，该频率由线圈自身的自感与匝间电容决定；连接电缆电容等外部因素也会对其产生影响。当被测信号频率达到线圈的自谐振频率时，线圈输出信号将出现失真，测量结果变得不准确，因此一般不建议在线圈自谐振频率以上使用。

改善高频测量效果的办法：

- 安装合适的阻尼电路，抑制谐振现象，优化线圈在高频场景下的测量表现；

- 确需测量高频信号时，可选用经结构与参数专门优化的高频罗氏线圈，突破常规谐振极限。

四、 测量下限：克服噪声干扰

在测量小电流、低频率信号时，罗氏线圈直接输出的信号非常微弱，此时周围噪声的影响变得十分明显，甚至会盖过真实测量信号，导致传感器无法正常工作。

改善低电流测量效果的方法：

- 优先选择互感值大的刚性罗氏线圈，其感应灵敏度更高，能够放大微弱的小电流信号，便于测量；

- 使用刚性线圈时，在线圈周围增加初级匝数，提升感应效果；

- 使用柔性线圈时，将线圈多圈缠绕在被测导体上，同样可以增强信号感应；

- 借助滤波器、相敏检测器等电子设备处理信号，有效抑制噪声，提高小电流测量的准确度。

综上，选型与使用罗氏线圈时，应结合被测电流大小、信号频率与现场噪声环境，在三类测量边界之间取得平衡：大电流高频场景重点关注输出电压击穿风险，高频场景关注自谐振频率，小电流低频场景关注噪声水平与感应灵敏度。

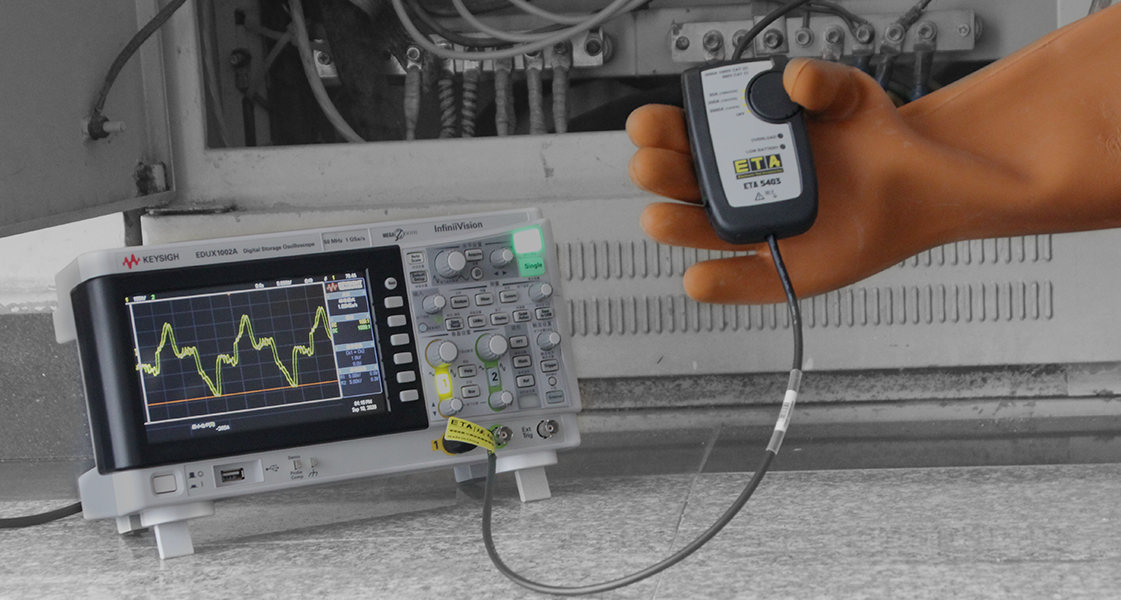

ETA 提供覆盖柔性与刚性结构的电流测量探头及配套方案，可面向大电流、宽频带、瞬态脉冲等不同应用场景提供选型支持；具体型号、量程与频率参数可查阅 ETA 产品中心，或联系 ETA 技术团队确认适配方案。
