无源探头的电容是如何影响信号传输的？

10:1无源电压探头是硬件研发、功率电子调试的核心常用配件。多数工程师仅关注探头标称带宽，却忽视各类寄生电容、补偿电容对信号传输的关键影响。低频工况下，探头电阻主导信号传输；但在高频场景中，电容是决定波形保真度的核心因素，不仅会造成高频信号衰减、边沿畸变，还会对被测电路形成容性负载，干扰电路原始工作状态，导致测试失真、误判电路故障。本文将简洁解析探头电容的影响机制与工程优化方法。

一、无源探头系统的电容主要来源

探头测试系统的电容由四部分并联组成，全部叠加在被测测试节点，直接影响高频信号传输：

• 尖端寄生电容Cp：探针金属与屏蔽壳体形成的杂散电容，数值0.3~0.8pF，无法消除，是测试固有容性负载。

• 可调补偿电容Ccomp：探头内置微调电容（5~30pF），是唯一可人工调试的参数，用于匹配链路容差、校准高频响应。

• 电缆分布电容Ccable：同轴线缆内芯与屏蔽层的固有分布电容，常规参数8~10pF/英尺，线缆越长，总电容越大，高频性能越差。

• 示波器输入电容Cscope：示波器前端固定对地电容（12~15pF），出厂参数固定，不可调整。

电容的核心特性为高频低容抗、低频高容抗，因此直流、低频测试几乎无误差，而高频信号会因电容分流、旁路效应产生严重失真。

二、电容对探头信号传输的畸变机制

1. 低频理想分压，高频电容主导传输

低频工况下，探头9MΩ串联电阻与示波器1MΩ输入电阻形成标准10:1分压，信号无失真。进入MHz高频频段后，电容容抗远小于分压电阻，信号分配由电容替代电阻主导，高频传输精度完全取决于电容匹配度。

当电阻分压比与电容分压比精准匹配时，探头全频段响应平坦，高低频信号均保持10倍衰减。若匹配失衡，会出现两类典型波形缺陷：

• 欠补偿（补偿电容偏小）：电容集中于示波器端，高频分量大幅衰减，方波边沿变圆润、上升时间变长，开关尖峰、振铃幅值测量偏小。

• 过补偿（补偿电容偏大）：探头端电容过载，高频分量被过度放大，波形出现明显过冲、虚假振铃，易误判为电路振荡故障。

2. 总电容决定探头极限带宽

探头与示波器组合可等效为RC低通滤波器，系统总电容越大，-3dB带宽越低。1:1探头输入电容高达60~100pF，带宽仅6~10MHz；而10:1探头可将等效输入电容降至10~15pF，带宽可达300~500MHz，因此高频测试必须选用10×无源探头。

三、探头电容的负载效应：反向干扰被测电路

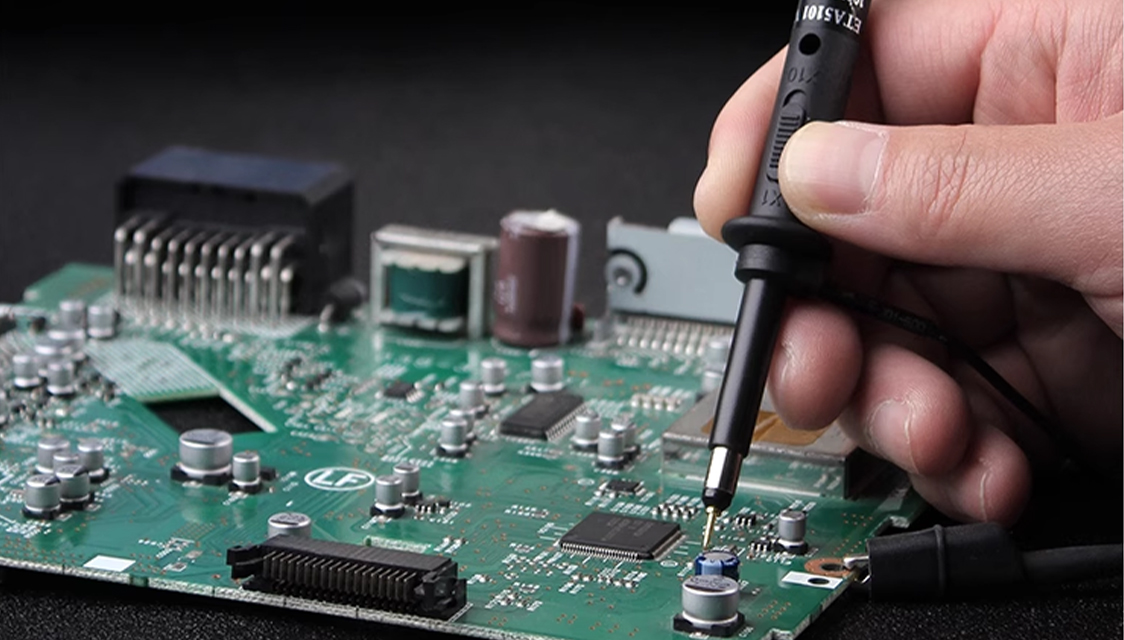

探头电容并非仅影响信号采集，还会作为外接负载改变PCB原始电路状态，是高频测试失真的核心诱因：

• 拉长信号边沿，增大开关损耗误差：在MOS管栅极、开关电源等高阻输出节点，探头电容与电路输出阻抗形成RC滤波，拉长信号上升沿。SiC高速开关测试中，每增加1pF探头电容，上升沿约延迟0.2ns，直接导致开关 损耗计算偏差。

• 诱发LC谐振，产生虚假振铃：PCB走线、引线寄生电感与探头对地电容构成LC谐振回路，高频开关信号会激发谐振，使波形产生额外虚假振铃，混淆电路真实故障。

• 干扰高阻节点，改变电路工况：分压偏置、运放输入等高阻节点，并联探头电容后会改变静态电位与RC时间常数，造成信号响应滞后、比较器翻转延迟，干扰电路正常工作状态。

• 加重米勒效应，影响器件驱动：测量MOS、IGBT栅极电压时，探头电容会增大栅极总容值，延长米勒平台、降低开关速度，易误判为驱动芯片能力不足，导致器件发热、损耗升高。

四、工程实操优化方案，降低电容测试干扰

1. 规范探头补偿校准

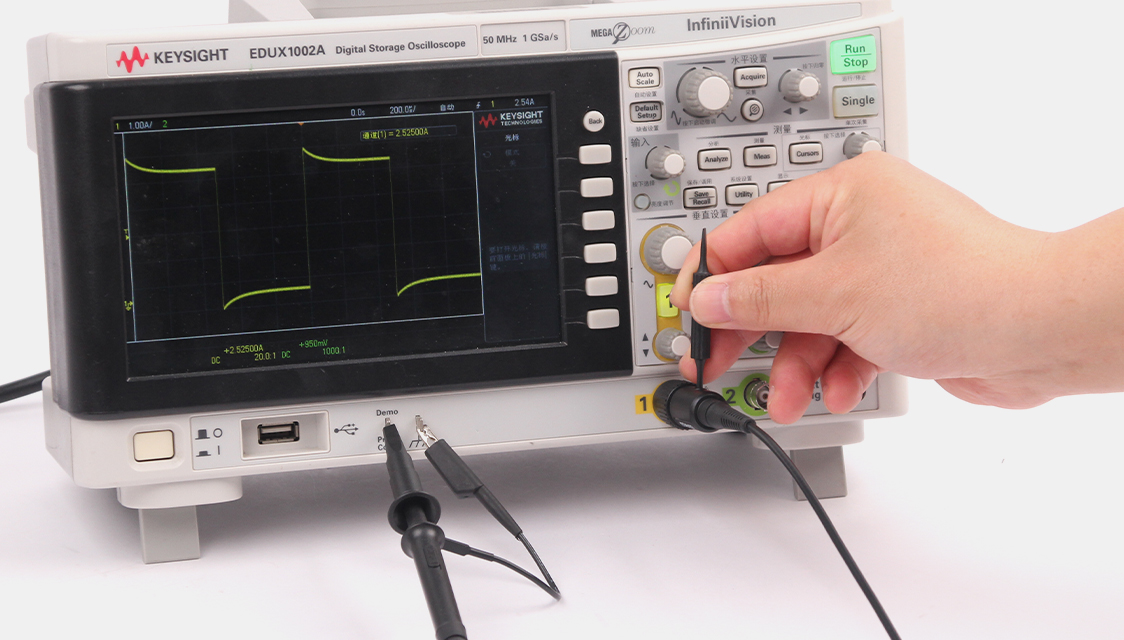

更换探头、切换示波器通道后，必须利用设备1kHz标准方波校准补偿电容，确保波形边沿平直、无过冲、无圆角，消除容阻失配带来的系统误差。

2. 最大限度降低接入电容

高频测试优先选用10:1无源探头，高速射频、第三代半导体测试改用＜1pF低容有源探头；拆除过长接地夹，使用弹簧接地针，缩减引线电感；精简探头附件，降低尖端寄生电容。

3. 按需匹配探头型号

低频电源、高阻偏置电路适配常规10:1无源探头；SiC/GaN高速功率电路选用低容高频探头；谐振、射频电路缩短测试接触时间，必要时使用隔离探头，避免改变电路谐振特性。

五、总结

无源探头的电阻决定低频衰减倍数，而各类电容直接决定高频信号传输质量。在信号链路内部，电容匹配度影响波形传输精度；在被测电路端，寄生电容会产生容性负载干扰，改变原始信号特性。低速测试中电容影响可忽略，但在高频、高速第三代半导体测试场景中，电容带来的误差会急剧放大。

工程师需明确探头电容的作用机制，通过规范校准、合理选型、优化测试手法，规避测量失真问题，获取真实精准的波形数据，为电路调试与优化提供可靠依据。
