引线长度对探头带宽和精度的影响

为实现最高测量精度，建议尽可能缩短示波器探头探针的长度。

一旦将探头连接至示波器并接触待测设备，它便成为被测电路的一部分。探头的电阻、电容和电感负载效应，会影响示波器所显示的信号波形，甚至改变电路的实际工作状态。因此，理解这些负载效应对于正确选择探头至关重要。

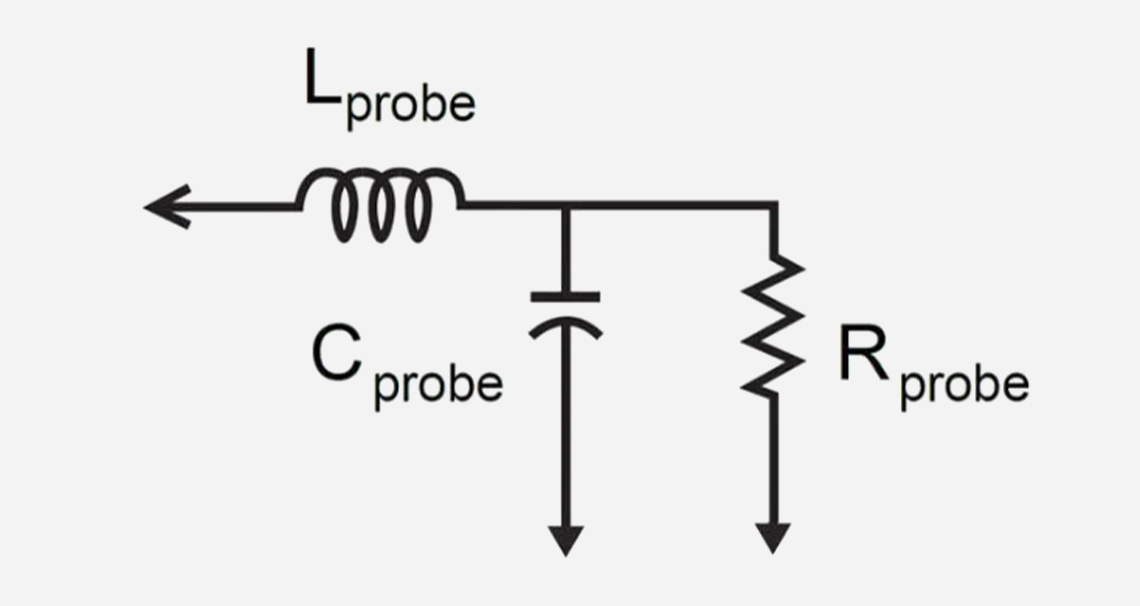

示波器探头本身具备电阻、电容和电感等特性（如图所示）。

在探测空间狭窄的测试点时，有时不得不借助延长线或引线。然而，任何附加在探头上的引线或附件都会降低系统带宽，增强负载效应，并导致频率响应不平坦。

通常，探头的输入引线越长，带宽下降越显著。在带宽要求不高的测量中，这种影响可能尚可接受；但在高频测量，尤其是1 GHz以上场景中，必须谨慎选择探针及附件。随着带宽降低，探头捕捉快速上升沿信号的能力也会下降。

此外，接地引线也应尽可能缩短，长接地线会引入更多电感，影响信号质量。

为保障测量结果的准确性与可重复性，建议始终采用较短的接地引线，并将其尽量靠近系统的接地点连接。

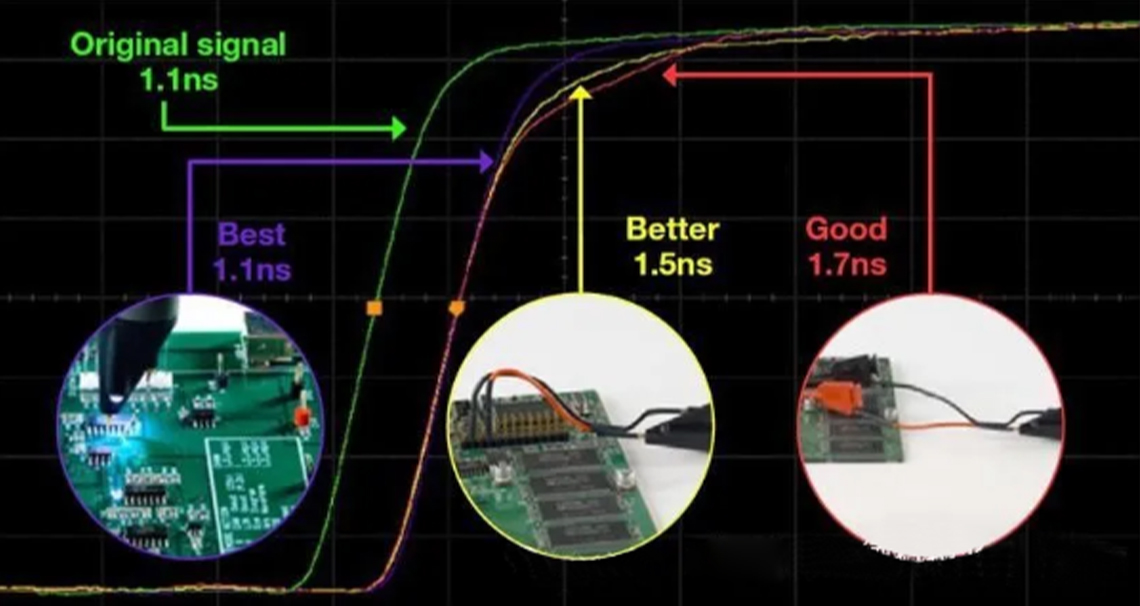

下图展示了使用弹簧探针及不同长度引线对信号上升时间测量的实际影响。
