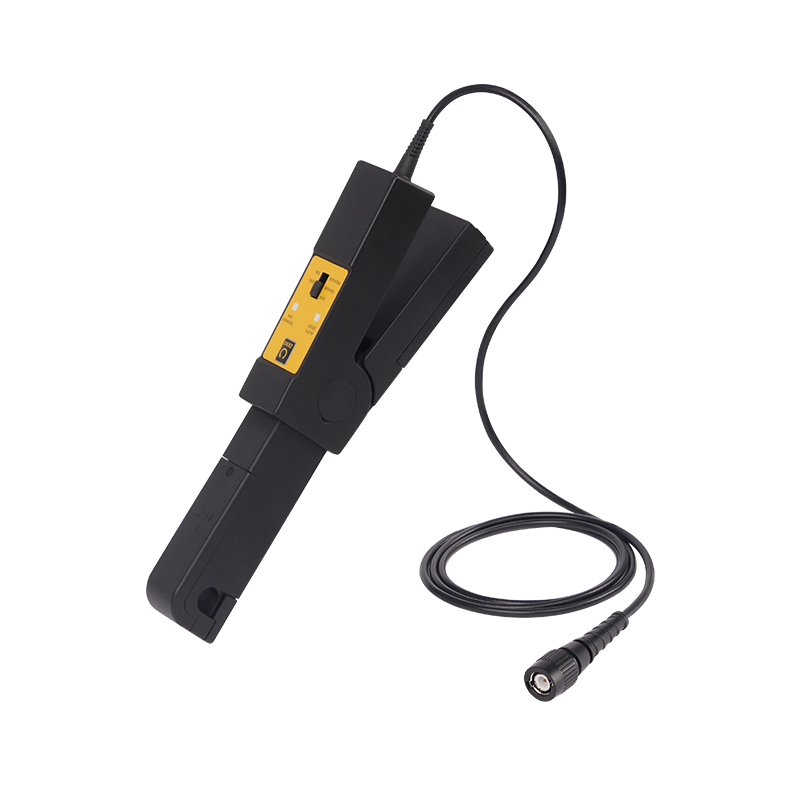

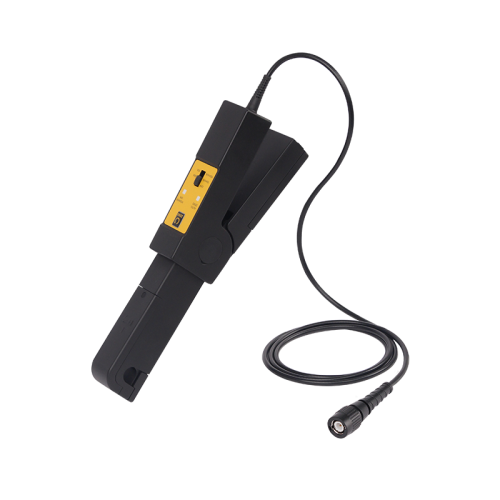

ETA5301交直流电流探头

ETA5301系列是一款通用型示波器电流探头,兼容市场上95%以上的示波器,高达5.5MHz的频率响应测量范围50mA到100A(峰值),BNC输出端子。连接示波器可精准测量AC 或 DC电流波形,手柄面板上的三位置滑动开关可选择量程和ON/OFF。

产品特点:

  • 交直流两用

  • 电流测量范围:50mA 到100A

  • 可测量细的线缆 (Ø11.8 mm)

  • 狭长钳口设计,方便使用于布线密集的窄小空间

  • 9V 碱性电池,55小时连续工作

  • 精准测量、分析并显示失真电流波形和谐波

型号ETA5301
带宽(-3dB)DC-600kHz
上升时间
≤580ns
量程灵敏度100mV/A、10mV/A
电流范围100mV/A档位:50mA~10A peak
10mV/A档位:1A~100A peak
典型DC精度100mV/A档位:3%±50mA(50mAto 10A Peak)
10mV/A档位:4%士50mA(500mA to 40A Peak)
10mV/A档位:±15%(40A to 100A Peak)
相移DC~65Hz:<1.5°
最大工作电流见电压及电流额定值表
最大工作电压CATI600V、CATII600V、CATII 300V
最大浮动电压CATI600V、CATⅡ600V、CATⅢ 300V
典型的电池类型与寿命9V NEDA 1604A,IEC 6LR61 13 hours minimum(l each)
外部电源12VDC/1A
自动调零功能开机或切档时探头自动执行清零动作
低电量指示当电池电压<6.5V时,电源指示灯红色报警
过载指示功能被测电流超过量程,蜂鸣器响

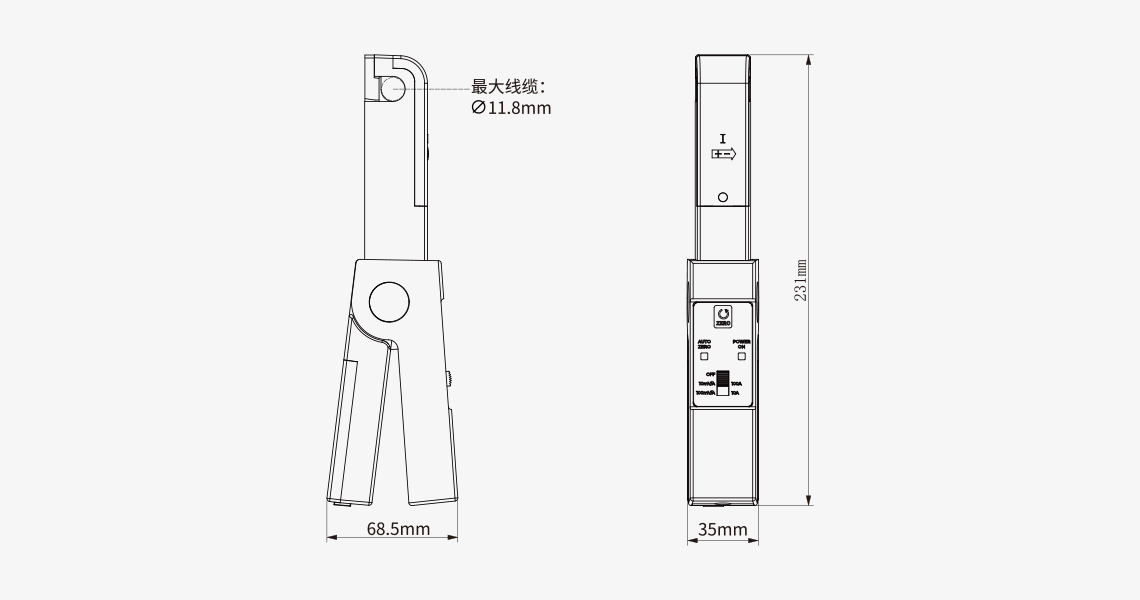

尺寸230 mmx 33mmx 70 mm
测量导体外径∅11.8mm
导线长度约140cm
重量约280g(不含电池重量)
工作温度-10~50°C
湿度0°C至+40℃℃,湿度85%RH

ETA5301
