电流探头钳口未闭合为什么会导致测量读数严重失准？

在电子测量的世界里，电流探头因其非接触式测量的便利性而备受工程师青睐。无论是调试开关电源、分析电机驱动，还是进行功耗分析，它都是不可或缺的工具。然而，一个看似微不足道的操作疏忽——钳口未完全闭合——就足以让您的精确测量计划彻底泡汤。

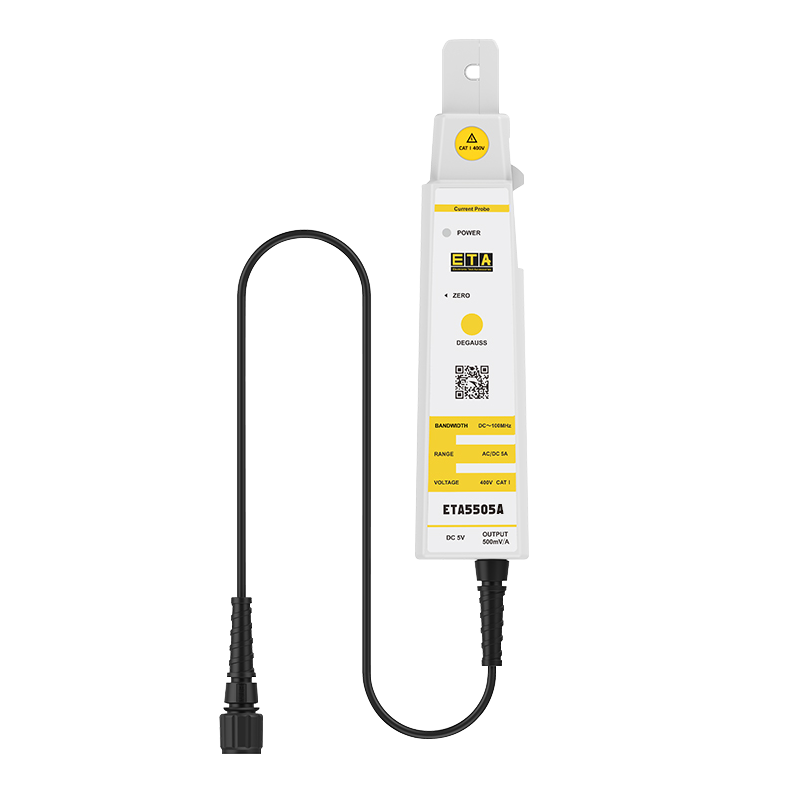

一、电流探头的工作原理：依赖闭合磁路

要理解为何钳口必须闭合，我们首先要明白电流探头是如何工作的。绝大多数电流探头（除罗氏线圈外）都需要一个完整、高磁导率的磁芯来有效地汇聚导线产生的磁场。 这个磁芯就是探头的钳口。当钳口完全闭合时，它形成了一个闭合磁路，磁场被紧紧地束缚在磁芯内部，几乎全部穿过次级线圈和霍尔传感器，从而产生准确、高信噪比的输出信号。

二、影响有多严重？量化分析

当钳口哪怕只是细微地未完全闭合时，这个理想的闭合磁路就被破坏了。假设您正在测量一个峰值为5A的开关电流波形。

钳口完全闭合时：探头输出一个500mV的信号（假设探头灵敏度为100mV/A），示波器屏幕上显示一条清晰、幅值正确的波形。

钳口存在1mm气隙时：由于磁场泄漏，探头可能只输出一个250mV的信号。如果您没有察觉，您会误以为测量到的峰值电流只有2.5A，从而可能得出“系统效率异常高”或“负载变轻”等完全错误的结论。

这种误差对于定量分析（如效率计算、功耗评估）是致命的，同时也可能使波形形状失真，影响对开关特性、 ringing（振铃）等现象的判断。

三、不仅仅是读数偏小：其他潜在风险

抗干扰能力下降：闭合的磁路同样起到屏蔽作用。未闭合的钳口会使内部的霍尔传感器和线圈更容易受到外部电磁干扰（EMI）的影响，测量到的波形可能掺杂大量噪声，变得不可信。

机械损伤风险：长期让钳口处于非正常闭合状态，可能会磨损其铰链或锁定机构，导致探头永久性损坏。
