电流测量探头

Oscilloscopes Current Probes

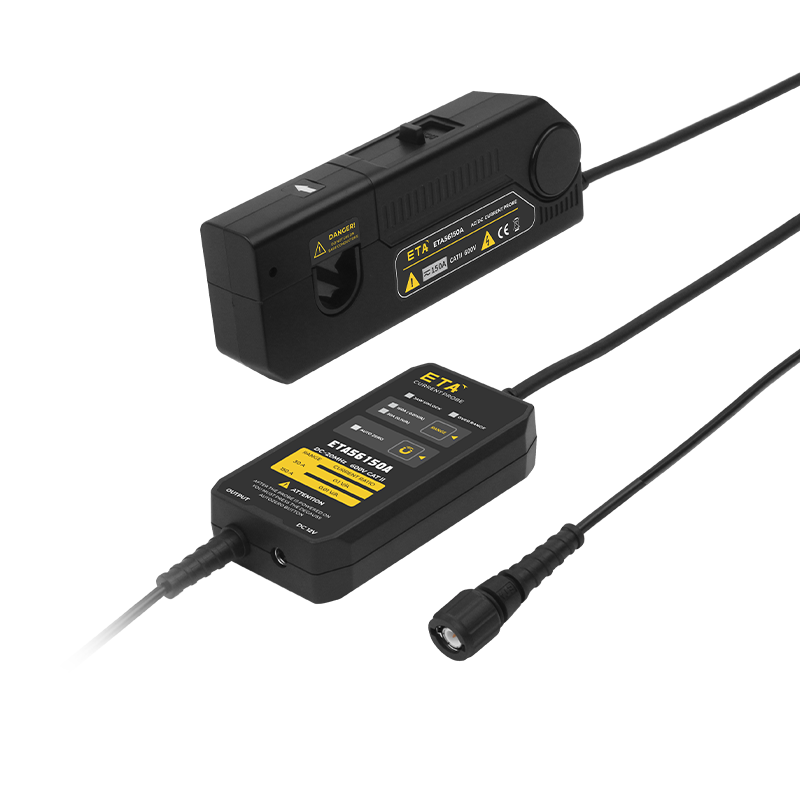

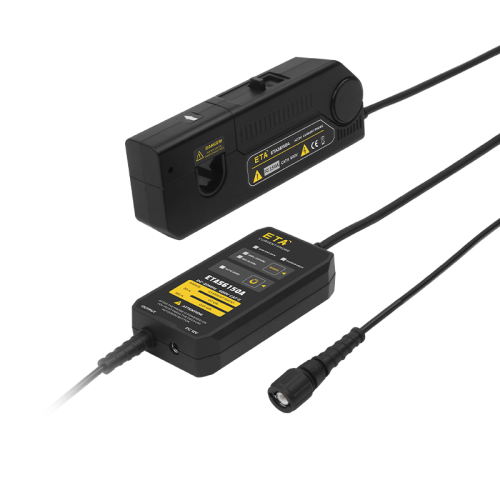

ETA56XXX系列 交直流探头

ETA56XXX系列是一款通用型示波器电流探头，兼容市场上95%以上的示波器，高达20MHz的频率响应测量范围50mA到100A（峰值），BNC输出端子。连接示波器可精准测量AC 或 DC电流波形，手柄面板上可选择量程。


产品特点：

  • 交直流两用

  • 电流测量范围：50mA 到500Arms

  • 可测量细的线缆 (Ø19mm)

  • 精准测量、分析并显示失真电流波形和谐波

型号ETA56150AETA56150UETA56300AETA56300UETA56500AETA56500U
量程

30Arms   0.1V/A

150A rms 0.01V/A

50A rms  0.1V/A

300Arms  0.01V/A

75Arms   0.1V/A

500Arms 0.01V/A

电流范围

30A ±1% ±10mA

150A ±1% ±100mA

30A ±1% ±10mA

150A ±1% ±100mA

50A  ±1% ±10mA

300A ±1% ±100mA

50A  ±1% ±10mA

300A ±1% ±100mA

75A  ±1% ±10mA

500A ±1% ±100mA

75A  ±1% ±10mA

500A ±1% ±100mA

分辨率

30A       10mA

150A   100mA

30A       20mA

150A   200mA

50A       10mA

300A   100mA

50A       20mA

300A   200mA

75A       10mA

500A   100mA

75A       20mA

500A   200mA

峰值电流300300A500A500A750A750A
典型频率响应曲线请参考 右图
最大工作电压
600V  CATII   300V  CATIII
频率范围DC-20MHz DC-18MHz DC-8MHz DC-6MHz DC-5MHz DC-5MHz
典型的DC信号线性请参考 右图




典型的位相转移请参考 右图




钳口尺寸最大19mm




整体尺寸

控制盒:109mmx24.2mmx57.8mm     电流钳:170mmx30mmx65mm

线缆长度控制盒到BNC接头线      缆长度:0.9m控制盒到电流钳线缆长度:1.4m
操作温度0 ℃ to + 50 ℃
湿度0°C至+40°C,湿度85%RH;+40'C~+50'C,湿度45%RH
安规

Meets EN61010-1/A2:1995;Meets EN61010-2-032:1995
