电流测量探头

Oscilloscopes Current Probes

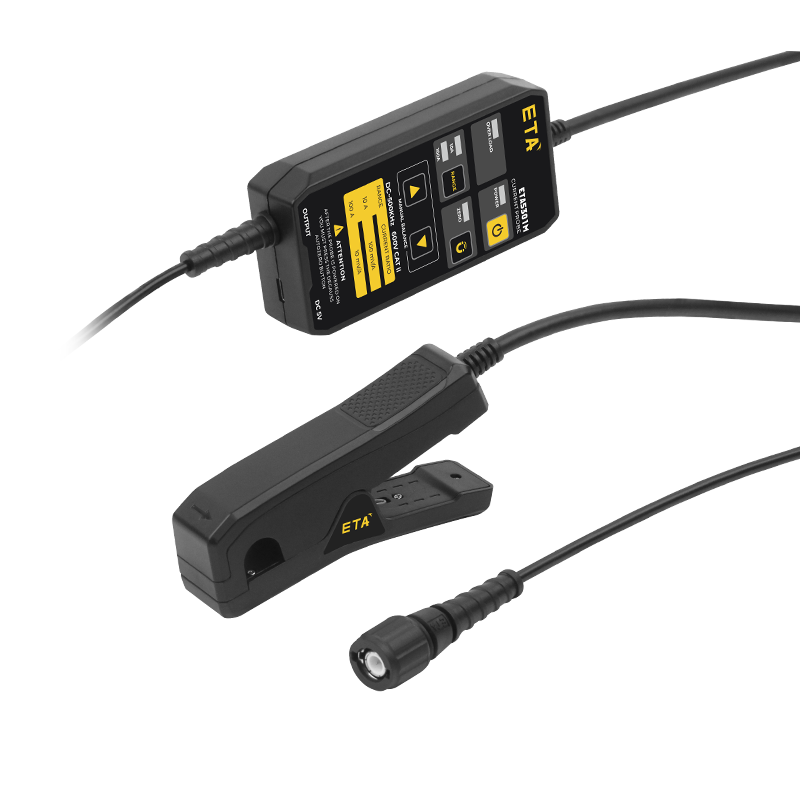

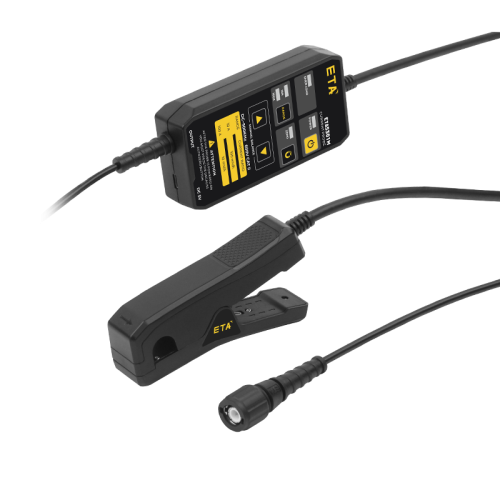

ETA5301X 交直流探头

ETA5301X系列是一款通用型示波器电流探头，兼容市场上95%以上的示波器，高达5MHz的频率响应测量范围50mA到100A（峰值），BNC输出端子。连接示波器可精准测量AC 或 DC电流波形，手柄面板上可选择量程。


产品特点：

  • 交直流两用

  • 电流测量范围：50mA 到100A

  • 可测量细的线缆 (Ø13mm)

  • 狭长钳口设计,方便使用于布线密集的窄小空间

  • 精准测量、分析并显示失真电流波形和谐波

型号ETA5301META5301RETA5301SETA5301T
量程10A
100A
电流范围100mA...10A peak500mA...40A peak40A...100A peak
信号输出精度%3%士50mA4%士50mA15%
相移≤ 1.5°≤ 1°≤ 1°
电流范围 100mV/A

7A  AC

10A DC

电流范围 10mV/A

70A  AC

100A DC

典型频率响应曲线请参考 右图
测量电流范围50mA~100A peak
最大工作电压
600V CATⅢ
频率范围DC to 100KHz （-3dB）
典型的电池类型与寿命9V NEDA1604A, IEC6LR61 (约55小时)
典型的DC信号线性请参考 右图
典型的位相转移请参考 右图
钳口尺寸最大13mm
整体尺寸
控制盒:109mmx24.2mmx57.8 mm电流钳:102.6 mmx24.5mmx54.6 mm
线缆长度控制盒到BNC接头线缆长度:1.3m控制盒到电流钳线缆长度:1.0m
操作温度0 ℃ to + 50 ℃
湿度95% RH or less (at 0~40 ℃)
安规

Meets EN61010-1/A2:1995

Meets EN61010-2-032:1995
