示波器探头在家电类产品电源设计行业解决方案

家电类产品的电源设计是确保其稳定运行和用户安全的关键要素。在电源设计流程中，电源需满足高功率、高效率等技术指标。因此，对电源的信号测试显得尤为重要。本文将结合实际案例，展示在家电类产品电源设计领域的行业解决方案。

案例概述

某家电行业的领军企业，在最近的一个项目案例中，需设计一款家电产品的水泵电源。这款电源具备瞬态高功率和高效率的特点。面对用户频繁使用的场景，瞬时功率可达2KW，需确保电源在各种工况下均能稳定、可靠地输出。同时，在高效电源设计方面，开关管和驱动电路的性能至关重要，其损耗特性直接决定了效率的高低，是评估电源高效性能的关键指标。

客户需求分析

在制造家电类产品电源时，客户面临的主要挑战在于如何确保高功率设备的电流和电压稳定性。此外，随着家电产品智能化的发展，对高效能电源电路的设计要求也日益提高。

设计此类电源需关注两个重要指标：一是电源效率，计算公式为输出功率除以输入功率。为准确测量电源效率，需在多个工作点进行测试，包括轻载、半载和满载等状态。在每个工作点下，通过测量输入电压、输入电流、输出电压和输出电流，可计算出相应的输入功率和输出功率，进而得出该工作点下的效率值。因此，测量这些参数对于评估电源性能至关重要。

二是电源设计过程中，典型电路IGBT开关管的动态参数和电特性至关重要，需使用专业设备测量开关管两端的电压波形（VDS）。特别是当开关管在导通和关闭过程中，电压可能处于高电压范围。测试设备需具备高精度特点，以满足捕捉和分析电源信号、确保产品性能和稳定性的需求。

解决方案

为满足客户需求，我们提供以下解决方案：

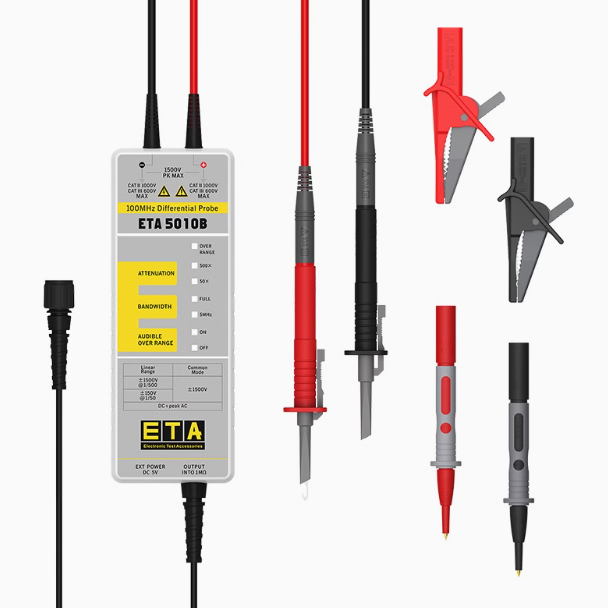

高压差分探头：用于精确测量开关管两端的电压波形（VDS），确保测试结果的准确性。

交直流电流探头：用于实时监测输入电源的交流电流，以评估电源的稳定性和效率。

测试方案

被测设备：家电类产品电源电路板

测试点位：开关管两端的电压波形（VDS）及输入电源220V的交流电流

在测试中，我们通过实时监测电流和电压波形，能够准确评估电源的性能和稳定性，为客户提供可靠的测试数据和优化建议。
