高压差分探头

Differential Probe - High Voltage

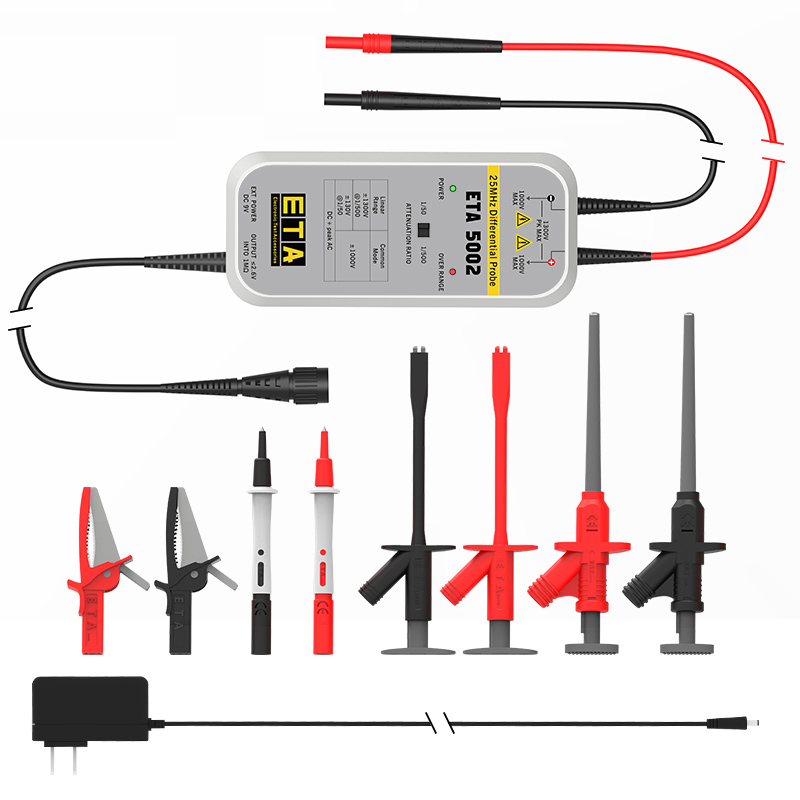

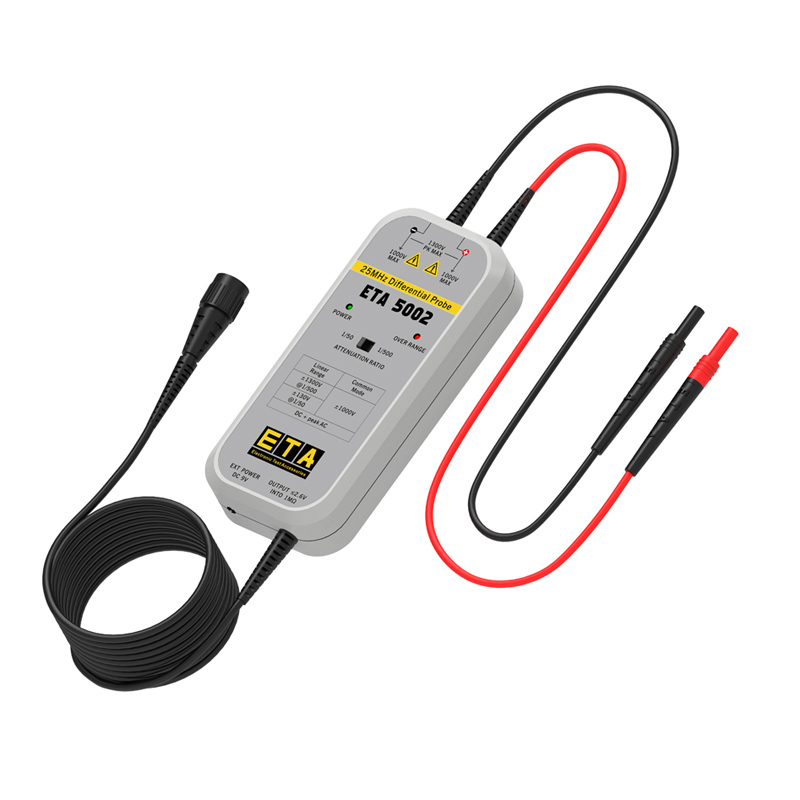

ETA5002 示波器差分探头

ETA5002有源差分探头适用于所有市场主流示波器,将浮动信号转换为参考地电平的低压信号,任何参考地电平的示波器都可以安全且简便地显示。探头使用频率高达25MHz,可用于1300V的电压信号,具有较高共模抑制能力,是进行非地参考、浮动或隔离测量很好的选择。

埃塔示波器差分探头非常适合电力测试、开关电源、逆变器、电机驱动控制、开关电源研发、维修评估使用。

- 安全的浮地测量

- 不会损坏示波器和被测器件

- 抗干扰能力强

- 时序定位精准

- 测量精度高

- 具有高的共模抑制比

名称有源差分探头
型号ETA5001ETA5002ETA5005ETA5010
频宽15MHz25MHz50MHz100MHz
上升时间23nS14nS7nS3.5nS
精度±2%
衰减比1/50,1/500
输入阻抗

单端对地:4MΩ

两输入端之间:8MΩ

输入电容

单端对地:7p

两输入端之间:3.5pF

最大差分测量电压

1/50: 130V(DC + peak AC)

1/500: 1300V(DC + peak AC)

最大共模输入电压

500Vrms,CATⅡ

300Vrms,CATⅢ

1000Vrms,CATⅡ

 600Vrms,CATⅢ

噪 声

1/50: ≤ 1.5mVrms

1/500: ≤ 1mVrms

CMRR

DC: ≥80dB

100Hz: ≥ 60dB

1MHz: ≥ 50dB

超量程报警电压阀值

1/50: 75V ±2V

1/500: 750V ±20V

1/50: 140V ±4V(DC + peak AC)

1/500: 1400V ±40V(DC + peak AC)

电源适配器DC9V,1000mA
输入线长约60cm约60cm约60cm约30cm
输出线长度约90cm约90cm约90cm约90cm
探头主体尺寸120×55×24(mm)
重 量160g
工作环境0~40℃ 10%-85%RH
