ETA5301A 交直流电流探头

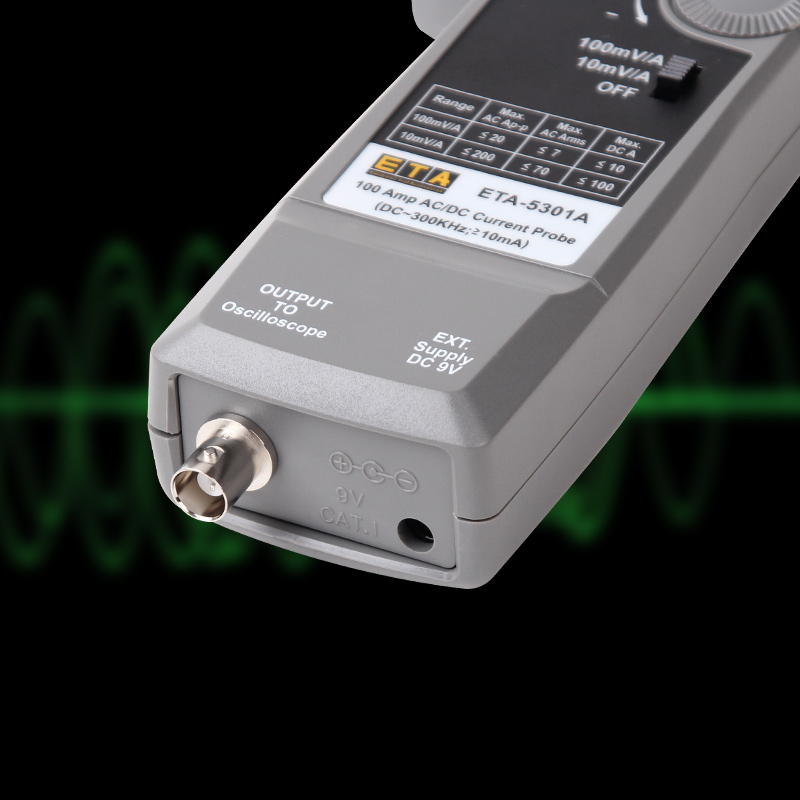

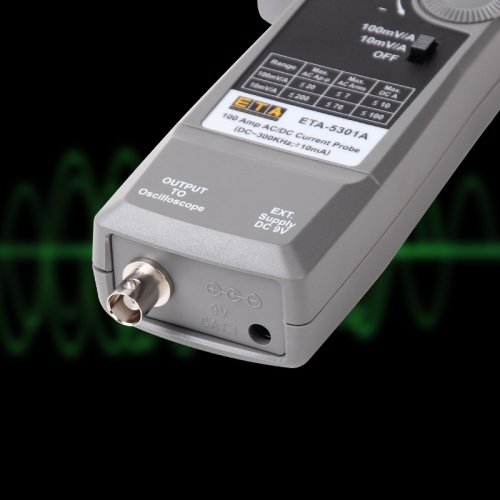

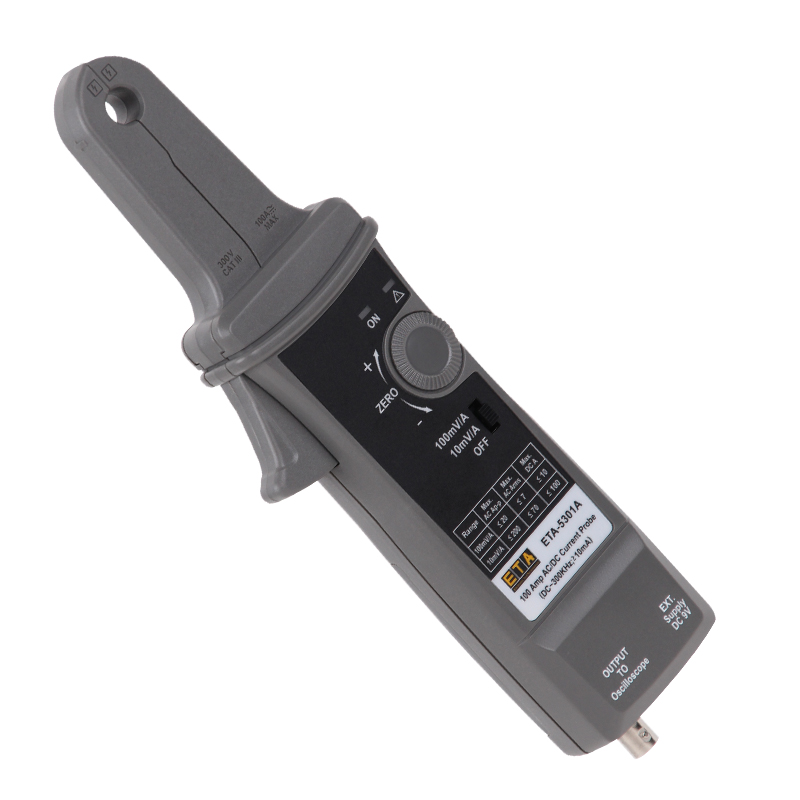

ETA5301A是一款通用型示波器电流探头，兼容市场上95%以上的示波器，高达300KHz的频率响应测量范围50mA到100A（峰值），BNC输出端子。连接示波器可精准测量AC 或 DC电流波形，手柄面板上的三位置滑动开关可选择量程和ON/OFF。


产品特点：

  • 交直流两用

  • 电流测量范围：50mA 到100A

  • 可测量细的线缆 (Ø11mm)

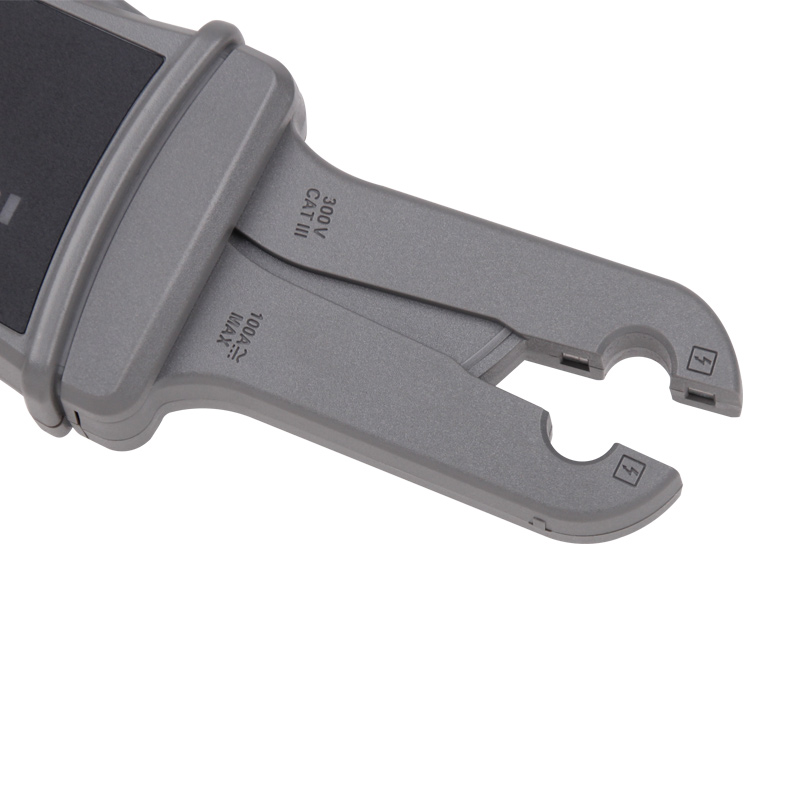

  • 狭长钳口设计,方便使用于布线密集的窄小空间

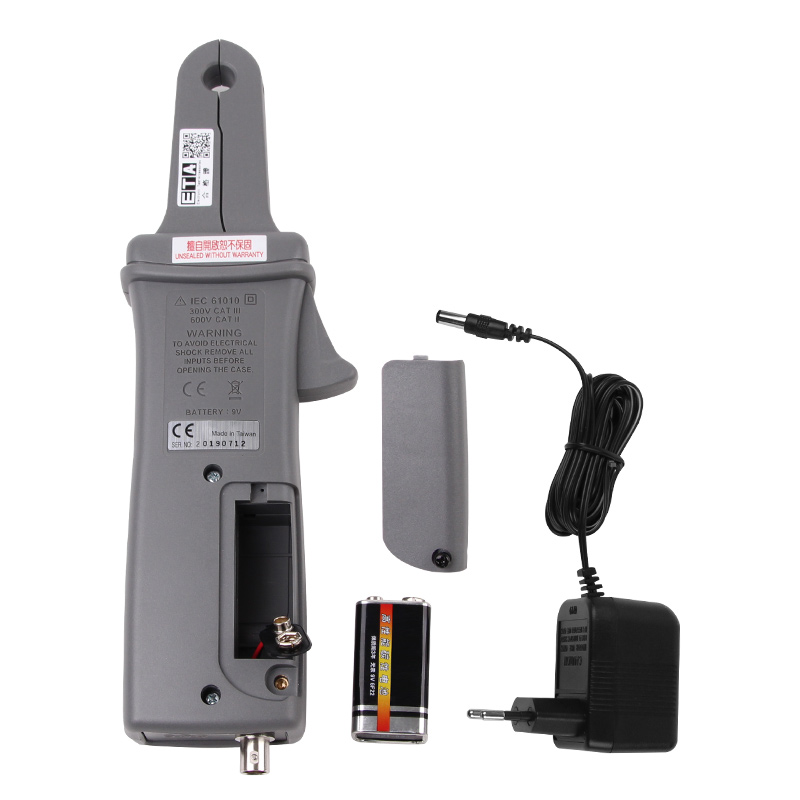

  • 9V 碱性电池，13小时连续工作

  • 精准测量、分析并显示失真电流波形和谐波

电气特性适用于装在任何品牌已经较验过的示波器上，示波器必须先预热至少20分钟，并用在温度10~30℃与温度0~80%RH环境下

电流范围10 /100mA
典型DC精度

±3% ±50mA at 100mV/A

衰减比率50mA to 10A peak range

±4% ±50mA at 10mV/A

500mA to 40A peak range

±15% Max ±50mA at 10mV/A

40mA to 100A peak range
典型的增益和频率比较请参考 说明书
最大工作电流请参考 说明书
最大工作电压
请参考 说明书
频率范围DC to 300KHz （-3dB）
典型的电池类型与寿命9V NEDA1604A, IEC6LR61 (约13小时)
典型的DC信号线性请参考 说明书
典型的位相转移请参考 说明书
最高电流对应频率
请参考 说明书
操作温度0 ℃ to + 50 ℃
湿度95% RH or less (at 0~40 ℃)
安规

Meets EN61010-1/A2:1995

Meets EN61010-2-032:1995
