热电偶有哪些结构

1、热电偶结构由两个在测量点焊接在一起的导体组成，并沿长度相互绝缘，通常具有外部保护护套。PVC、硅橡胶、FEP 或 PTFE 绝缘体等材料最常用于高达 250°C 的应用，玻璃纤维或陶瓷用于 250°C 以上的应用。 对于中等温度范围（400至1200°C），热电偶保护护套通常是不锈钢或合金600等金属，可以是机加工型腔，设计用于适应特定工艺。在通常高于1100°C的高温下，使用陶瓷护套。

通常，在选择和设计保护护套时，人们会比传感器考虑更多，因为它们更昂贵，并且必须提供对化学或物理攻击的保护。护套通常是按订单生产的，因为它们是专门为适应特定工艺或应用而设计的。

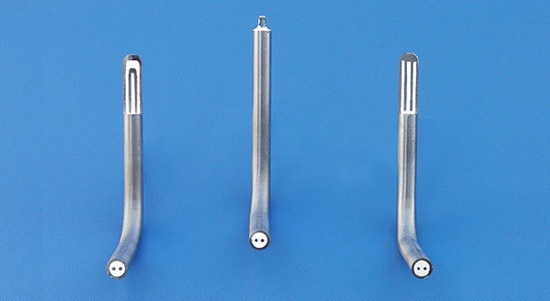

2、热电偶探头有三种主要结类型之一：接地、绝缘或裸露，如下图所示

•在非接地或绝缘探头中，热电偶结与外护套材料隔离，这减少了任何电气干扰并提供稳定的读数，但会导致响应时间较慢，并且通常比接地或裸露的替代品更昂贵。

• 在接地热电偶的尖端，热电偶结是物理连接的，是外护套的组成部分。由于从护套到热电偶结的良好传热，响应时间比未接地结快;然而，读数有时可能不稳定。

•裸露的结没有外护套或热电偶结延伸到护套之外。不建议在腐蚀性环境中使用它们，但在正确的应用中以低成本提供非常快的响应时间。
