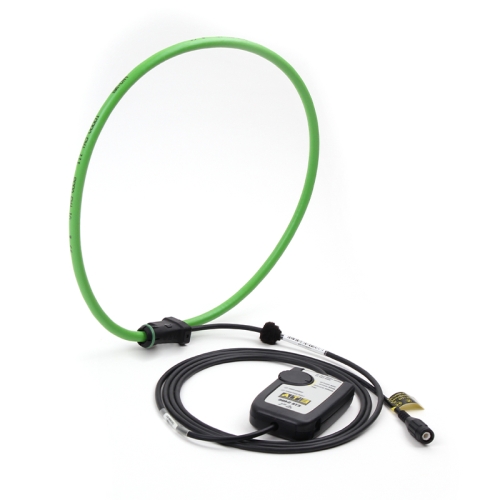

ETA5406 交流柔性电流探头

ETA5406示波器柔性电流探头,线圈轻巧柔软且可以自由插拔,可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接;对被测对象近乎为零的干扰,标准的BNC 输出接口,很方便实现与示波器,数据采集器,数字电压表等连接,观测电流波形,满足特殊场合测试要求。


主要应用:

测量电流中的谐波组成

检测正弦电流波形

测量正弦波中的相移

半导体开关的电流

分布式电流监控

电力母线监测

监测谐波、功率以及电能质量

大型电动机、泵、风机测试

IGBT、MOSFET 管电流测量


型号ETA5406
规格
测量范围30A/300A/3000A 交流
输出精度50mV/5mV/0.5mV per (AC coupled)
误差 (45~65Hz)

±1% of reading ±0.1A 60A range

±1% of reading ±1A    600/6000A range


最小负载100KΩ for specified accuracy
频率范围10Hz...10KHz(-1dB)
相位 (45~65Hz)<±1
位置灵敏度±2% of reading
外场±0.2% of reading with cable>200mm(8") from the probe
噪声

80mV rms in 60A range

400mv rms in 600A/6000A ranges


温度系度±0.1% of reading/ ℃
电源Two AA mn1500 LR6 alkaline batteries,or an external power supply (+3V/100mA)
电池寿命2000 小时 典型值
外部电源通过2.1mm迷你电源连接器(出厂不提供)
低电量橙色LED指示
过量程红色LED指示
附件
材料ARNITE T06-200SNF,UL94 V0
防护等级ip40
传感器长度915mm
输出0.5m coax cable terminated with a safety bnc
材料Alcryn 2070NC,LATI LATENE 7H2W V0
防护等级IP65
一般特征
操作温度-20~65℃
储存温度-40~75℃
操作湿度10%-85%RH
安全标准

EN61010-1

EN61010-2-032


EMC
EN61326-2-2
