高压差分探头

Differential Probe - High Voltage

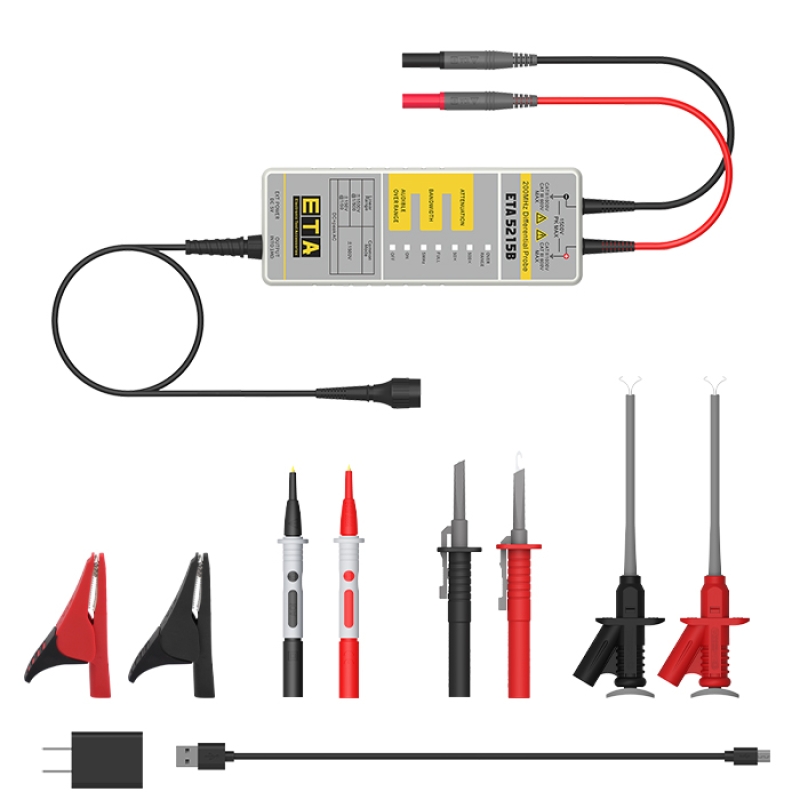

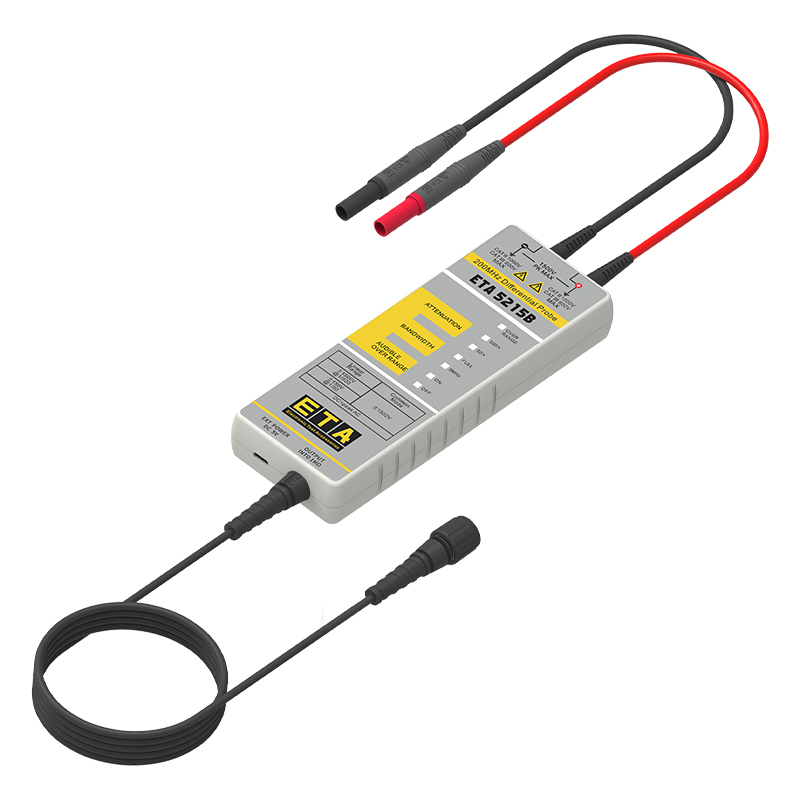

ETA5215B高压差分探头

ETA5215B高压差分探头适用于所有市场主流示波器,将浮动信号转换为参考地电平的低压信号,任何参考地电平的示波器都可以安全且简便地显示。探头使用频率高达200MHz,可用于1500V的电压信号,具有较高共模抑制能力,是进行非地参考、浮动或隔离测量很好的选择。

埃塔示波器差分探头非常适合电力测试、开关电源、逆变器、电机驱动控制、开关电源研发、维修评估使用。

- 安全的浮地测量

- 不会损坏示波器和被测器件

- 抗干扰能力强

- 声光报警功能

- 5MHz带宽限制功能选择

- 具备良好的共模噪声抑制能力


型号ETA5215B
带宽(-3dB)200MHz
上升时间≤1.75ns
精度±2%
量程选择(衰减比)50X/500X
最大差分测量电压

50X:±150V DC+ Peak AC

500X:±1500V DC+ Peak AC

共模电压

±1500V DC + Peak AC

最大输入对地电压

600VCATⅢ

1000VCATⅡ Vrms

输入阻抗

单端对地: 5MΩ±1%

两输入端之间:10MΩ±1%

输入电容

单端对地: <4pF

两输入端之间:<2pF

CMRR

DC: >80dB

100Hz: >60dB

1MHz: >50dB

3.2MHz: >30dB

50MHz: >26dB

噪声电平

50X: <50mVrms

500V: <300mVrms

过载指示电压阀值

50X: ≥150V

500V: ≥1500V

带宽限制 (5MHz)≥-3dB@5MHz
过载指示灯有(红灯)
过载报警声有(可选择关闭)
自动保存功能
偏置可调功能

有(进入测试模式下调整)

终端负载要求

≥100kΩ

电源

USB 5V/1A适配器

安全符合标准

EN61010-1:2010

EMC符合标准

EN61326-1:2013            EN61000-3-3:2013
